Questão 6 — Análise de Circuitos CC — Ponte de Resistores (Circuitos Elétricos) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2013

Circuitos Elétricos Análise de Circuitos CC — Ponte de Resistores

Diretoria de Ensino da Marinha (DEnsM) 2013 Superior

Marinha do Brasil · Professor do Magistério Superior · Caderno Amarela

Gabarito disponível

Com base no circuito a seguir:

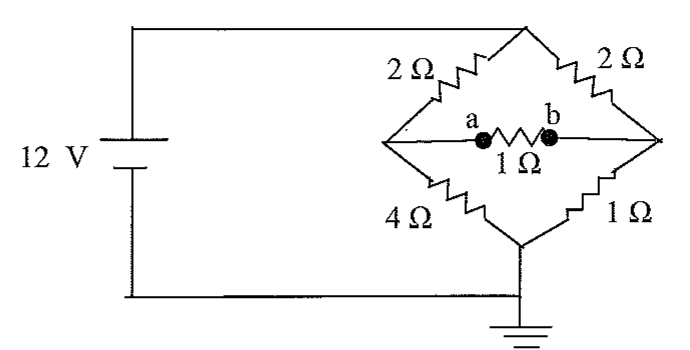

Circuito em ponte alimentado por fonte de 12 V, com resistores de 2 Ω, 2 Ω, 4 Ω e 1 Ω nos braços e resistor de 1 Ω entre os pontos a e b; nó inferior aterrado.

Circuito em ponte alimentado por fonte de 12 V, com resistores de 2 Ω, 2 Ω, 4 Ω e 1 Ω nos braços e resistor de 1 Ω entre os pontos a e b; nó inferior aterrado.

Qual é o valor correto da corrente no resistor de 1Ω?

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 11
