Questão 15 — Portas Lógicas com Diodos (Eletrônica Digital) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2013

Eletrônica Digital Portas Lógicas com Diodos

Diretoria de Ensino da Marinha (DEnsM) 2013 Superior

Marinha do Brasil · Professor do Magistério Superior · Caderno Amarela

Gabarito disponível

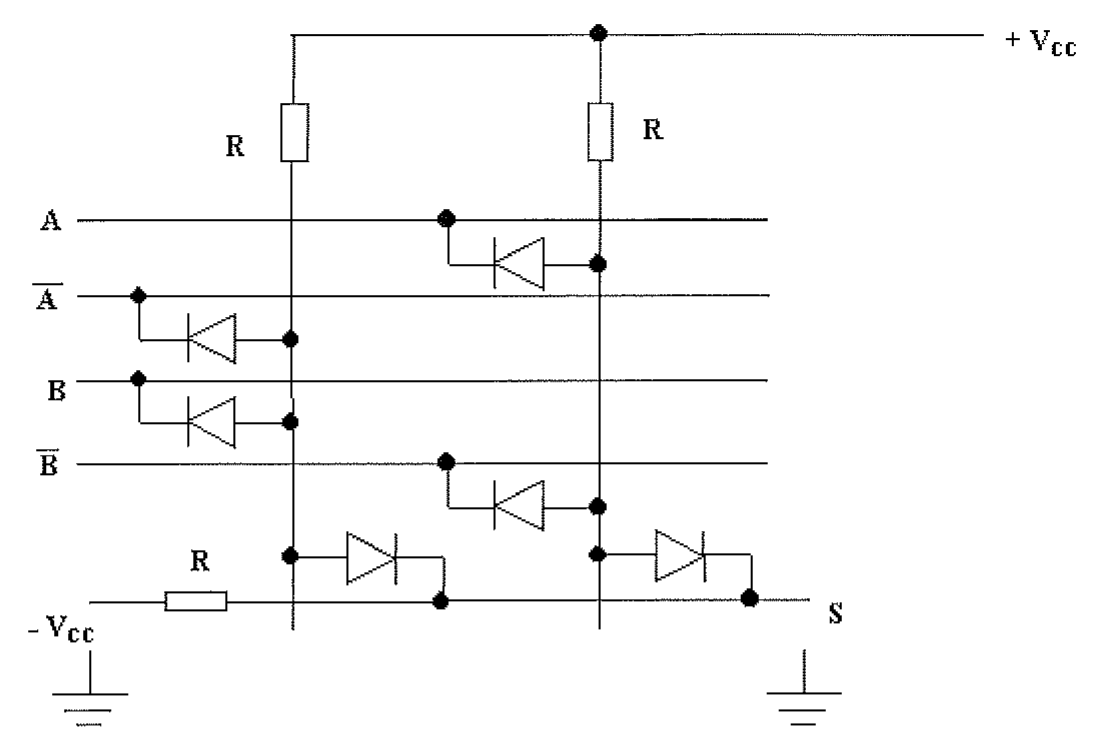

Dado o circuito a seguir utilizando diodos com lógica positiva:

Circuito lógico com diodos e resistores R alimentados por +Vcc e -Vcc, com linhas de entrada A, A barrado, B e B barrado e saída S.

Circuito lógico com diodos e resistores R alimentados por +Vcc e -Vcc, com linhas de entrada A, A barrado, B e B barrado e saída S.

Assinale a opção que apresenta a expressão da saída(S) correspondente à figura acima.

Selecione uma alternativa A) (A̅ + B).(A+C̅) B) (A̅.B)+ (A.C̅) C) (A̅+ B)+ (A+C̅) D) (A̅.B).(A.C̅) E) (A.B̅).(A̅.C)

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 11
