Questão 5 — Transistores de Efeito de Campo (FET) — Polarização (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Eletrônica Analógica Transistores de Efeito de Campo (FET) — Polarização

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Curso de Formação para Ingresso no Corpo Auxiliar de Praças (CP-CAP/2024) — Telecomunicações · Caderno Amarela

Gabarito disponível

Ao analisar um diagrama esquemático de um amplificador, um militar observou o circuito apresentado abaixo.

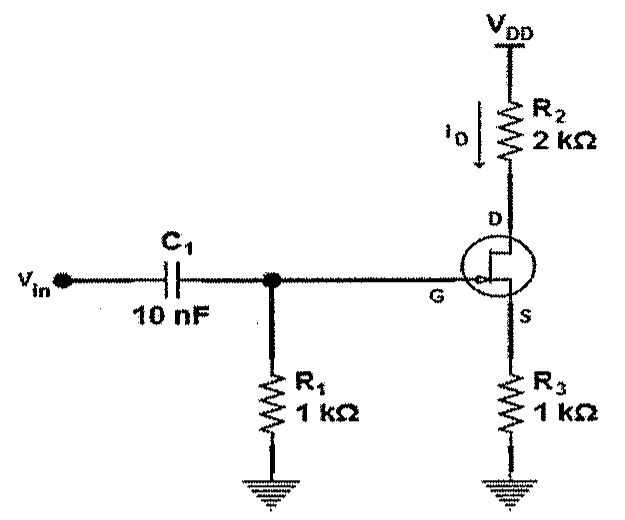

Circuito amplificador com FET: entrada Vin acoplada pelo capacitor C1 de 10 nF à porta G; resistor R1 de 1 kΩ da porta ao terra; dreno D ligado a VDD pelo resistor R2 de 2 kΩ, com corrente iD indicada; fonte S ligada ao terra pelo resistor R3 de 1 kΩ.

Circuito amplificador com FET: entrada Vin acoplada pelo capacitor C1 de 10 nF à porta G; resistor R1 de 1 kΩ da porta ao terra; dreno D ligado a VDD pelo resistor R2 de 2 kΩ, com corrente iD indicada; fonte S ligada ao terra pelo resistor R3 de 1 kΩ.

Para o circuito em questão, determine o valor de VGS e assinale a opção correta.

Dados: Vin = 5 VAC; VDD = 12 VDC; C₁ = 10 nF; iD = 1 mA; e transistor FET ideal.
