Gabarito disponível

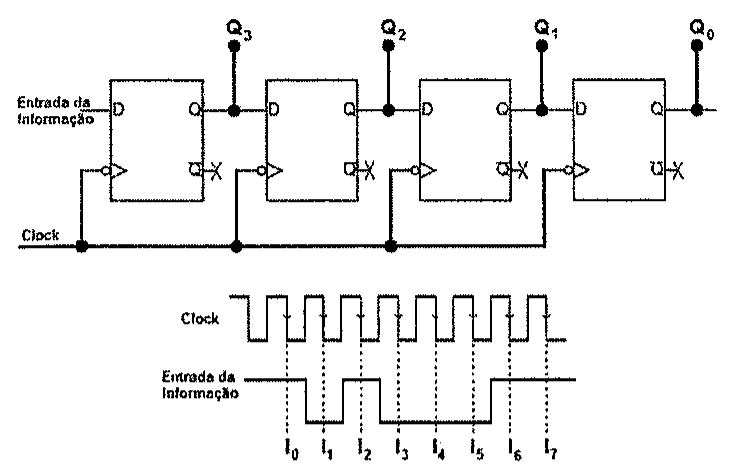

Considere o circuito, o trem de bits de entrada de informação e o clock abaixo apresentados.
Com base nessas informações, quais são os níveis lógicos das saídas Q₃, Q₂, Q₁ e Q₀, respectivamente, esperadas após a transição do 6º pulso de clock?
Dados: O flip-flop muda a saída na transição negativa do clock; e os estados iniciais de saída dos flip-flops são: Q₃ = 0, Q₂ = 0, Q₁ = 0 e Q₀ = 0.
Com base nessas informações, quais são os níveis lógicos das saídas Q₃, Q₂, Q₁ e Q₀, respectivamente, esperadas após a transição do 6º pulso de clock?
Dados: O flip-flop muda a saída na transição negativa do clock; e os estados iniciais de saída dos flip-flops são: Q₃ = 0, Q₂ = 0, Q₁ = 0 e Q₀ = 0.
