Considere o circuito abaixo.

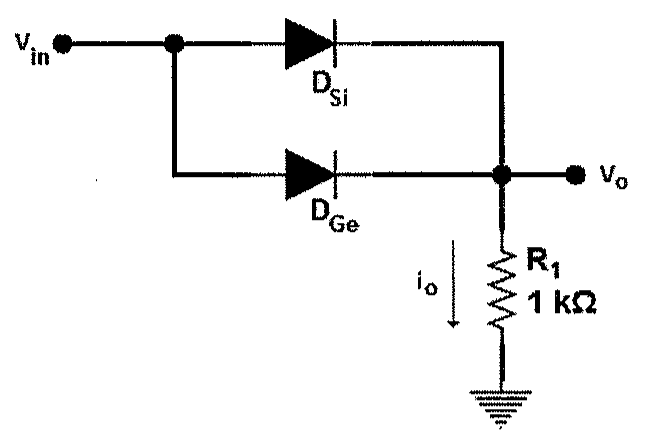

Circuito com entrada Vin ligada a dois diodos em paralelo, DSi e DGe, cujos catodos se unem na saída Vo; resistor R1 de 1 kΩ da saída ao terra, com corrente io indicada.

Circuito com entrada Vin ligada a dois diodos em paralelo, DSi e DGe, cujos catodos se unem na saída Vo; resistor R1 de 1 kΩ da saída ao terra, com corrente io indicada.

Com base nessas informações, qual é a corrente i₀ medida em um amperímetro?

Dados: Vin = 5 VDC; VD_Si = 0,7 V; e VD_Ge = 0,3 V.

Ver gabarito

Gabarito: E
