Correlacione os nomes dos códigos de linha às suas respectivas representações elétricas para a sequência binária (01101001) e assinale a opção correta.

CÓDIGOS DE LINHA
I - Sinalização Unipolar NRZ
II - Sinalização Polar NRZ
III - Sinalização Unipolar RZ
IV - Código Manchester

REPRESENTAÇÕES ELÉTRICAS

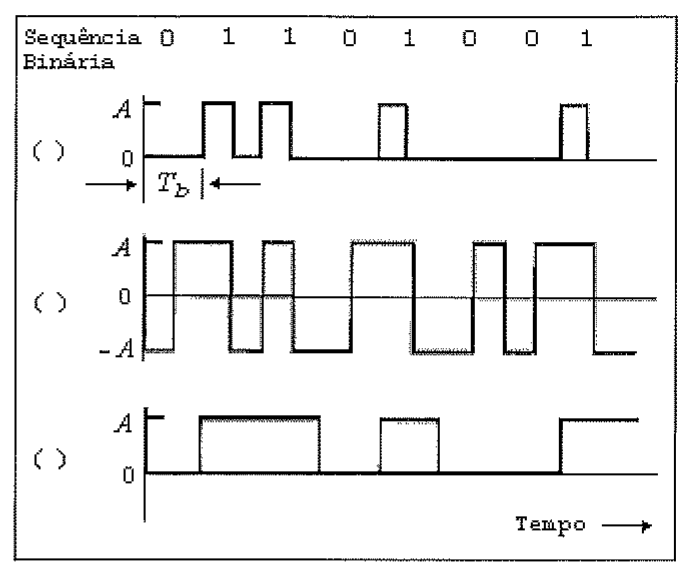

Quadro com a sequência binária 0 1 1 0 1 0 0 1 e três formas de onda elétricas identificadas por parênteses em branco ( ), com níveis A, 0 e -A, duração de bit Tb e eixo de tempo.

Quadro com a sequência binária 0 1 1 0 1 0 0 1 e três formas de onda elétricas identificadas por parênteses em branco ( ), com níveis A, 0 e -A, duração de bit Tb e eixo de tempo.

Selecione uma alternativa A) (III)(IV)(I) B) (IV)(II)(III) C) (I)(II)(III) D) (II)(IV)(I) E) (II)(I)(III)
