Questão 23 — Códigos Convolucionais (Teoria da Informação) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2013

Teoria da Informação Códigos Convolucionais

Diretoria de Ensino da Marinha (DEnsM) 2013 Superior

Marinha do Brasil · Professor do Magistério Superior · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

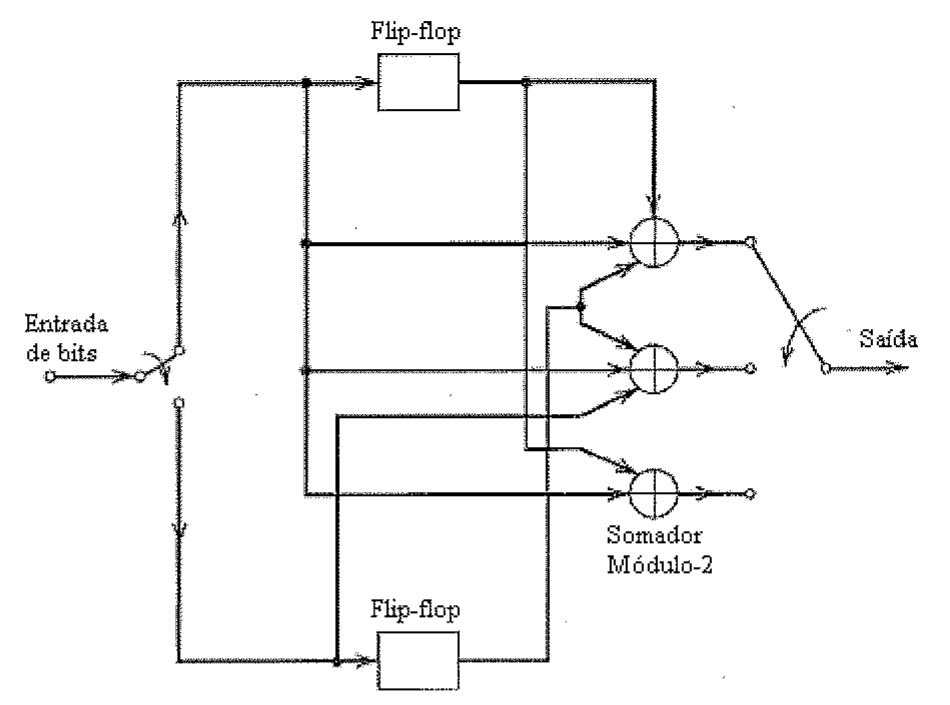

Codificador convolucional com entrada de bits comutada entre dois flip-flops, três somadores módulo-2 e chave comutadora de saída.

Codificador convolucional com entrada de bits comutada entre dois flip-flops, três somadores módulo-2 e chave comutadora de saída.

Para o codificador convolucional acima, os valores da taxa de codificação (rc) e do comprimento de restrição (K) são, respectivamente:

Selecione uma alternativa A) rc=2/3 e K=3 B) rc=1/2 e K=3 C) rc=1/3 e K=3 D) rc=2/3 e K=2 E) rc=1/2 e K=2

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 11
