Questão 30 — Estática — Treliças (Mecânica Geral) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Mecânica Geral Estática — Treliças

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Máquinas · Caderno Amarela

Gabarito disponível

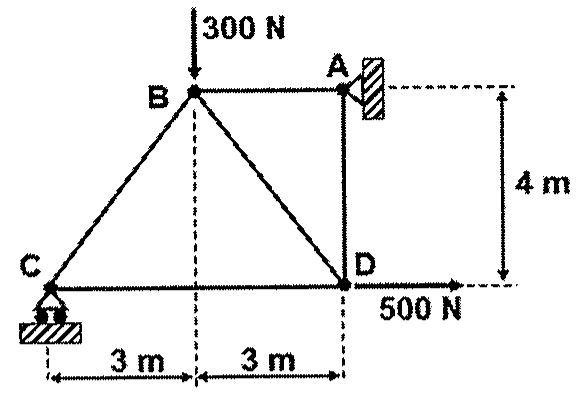

Examine a figura abaixo, que representa uma treliça.

Treliça plana com nós A, B, C e D: barras AB (horizontal superior), BC e BD (inclinadas), CD (horizontal inferior) e AD (vertical, 4 m). Carga vertical de 300 N para baixo no nó B, carga horizontal de 500 N para a direita no nó D; apoios em A (fixado à parede) e em C; distâncias horizontais de 3 m entre C e a vertical de B e de 3 m entre essa vertical e D.

Treliça plana com nós A, B, C e D: barras AB (horizontal superior), BC e BD (inclinadas), CD (horizontal inferior) e AD (vertical, 4 m). Carga vertical de 300 N para baixo no nó B, carga horizontal de 500 N para a direita no nó D; apoios em A (fixado à parede) e em C; distâncias horizontais de 3 m entre C e a vertical de B e de 3 m entre essa vertical e D.

Sabendo que a treliça tem peso desprezível e que todas as conexões são pinadas, determine se os esforços nas barras BC, CD e AD são de tração (T) ou compressão (C) e assinale a opção que apresenta, respectivamente, o tipo de esforço nessas barras:

Selecione uma alternativa A) (C) (T) (T) B) (C) (C) (T) C) (C) (T) (C) D) (T) (C) (T) E) (T) (C) (C)
