Questão 32 — Medidor Venturi e Manometria (Mecânica dos Fluidos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Mecânica dos Fluidos Medidor Venturi e Manometria

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Máquinas · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

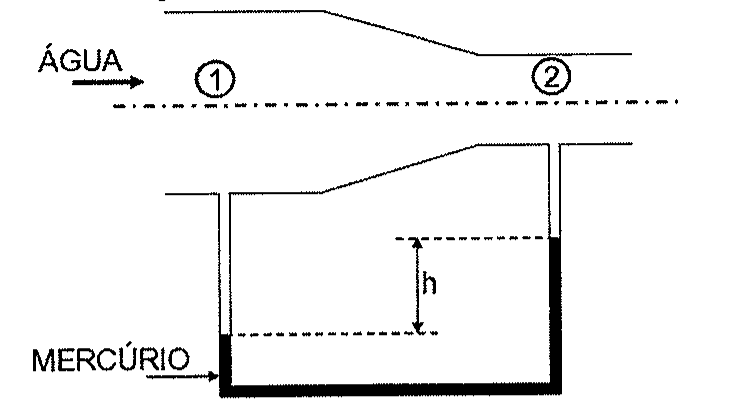

Tubulação com redução de seção, água escoando da seção 1 (maior) para a seção 2 (menor); um manômetro em U com mercúrio liga os dois pontos, com desnível h entre as colunas.

Tubulação com redução de seção, água escoando da seção 1 (maior) para a seção 2 (menor); um manômetro em U com mercúrio liga os dois pontos, com desnível h entre as colunas.

A figura acima representa água escoando em uma tubulação de seção circular que contém um manômetro por altura de coluna de mercúrio entre os pontos 1 e 2.

Dados:
Aceleração da gravidade: 10,0 m/s²;
Densidade do mercúrio: 13500 kg/m³;
Densidade da água: 1000,0 kg/m³;
Altura h: 157 mm;
Área da seção de escoamento 1: 0,018 m²; e
Área da seção de escoamento 2: 0,002 m²;

Desprezando os efeitos viscosos no escoamento e considerando os dados fornecidos, assinale a opção que apresenta a melhor estimativa da vazão de água.
