Questão 2 — Circuitos com Diodos — Ceifadores (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Eletrônica Analógica Circuitos com Diodos — Ceifadores

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

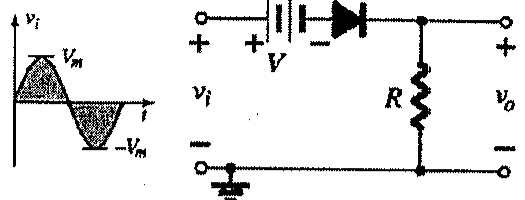

Examine a figura abaixo.
Tensão de entrada vi senoidal com picos Vm e -Vm, aplicada a um circuito com fonte CC V em série com um diodo e resistor R de saída vo.

Tensão de entrada vi senoidal com picos Vm e -Vm, aplicada a um circuito com fonte CC V em série com um diodo e resistor R de saída vo.

Dado o circuito acima e sua tensão de entrada vᵢ, identifique a opção que melhor representa a tensão de saída vₒ e assinale a opção correta.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final SSPM CP-QTPA 2024 — página 1
