Observe a figura abaixo.

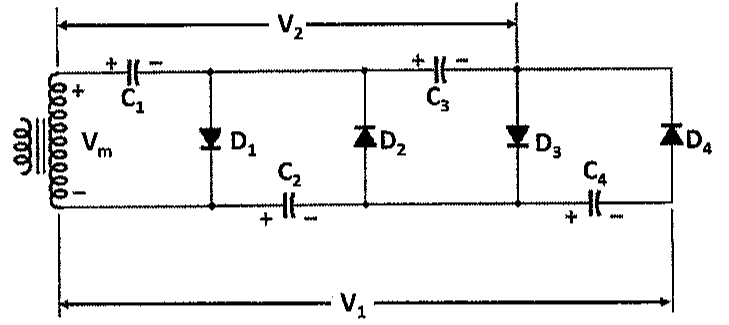

Circuito multiplicador de tensão alimentado pelo secundário de um transformador (Vm), com capacitores C1 a C4 e diodos D1 a D4; V2 indicada entre a extremidade esquerda e o terminal após C3, e V1 indicada entre a extremidade esquerda e a extremidade direita do circuito.

Circuito multiplicador de tensão alimentado pelo secundário de um transformador (Vm), com capacitores C1 a C4 e diodos D1 a D4; V2 indicada entre a extremidade esquerda e o terminal após C3, e V1 indicada entre a extremidade esquerda e a extremidade direita do circuito.

Com base nessas informações, determine o valor que mais se aproxima da razão V1/V2 e assinale a opção correta.

Ver gabarito

Gabarito: A
