Questão 47 — Circuitos Capacitivos em Corrente Alternada (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Circuitos Capacitivos em Corrente Alternada

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

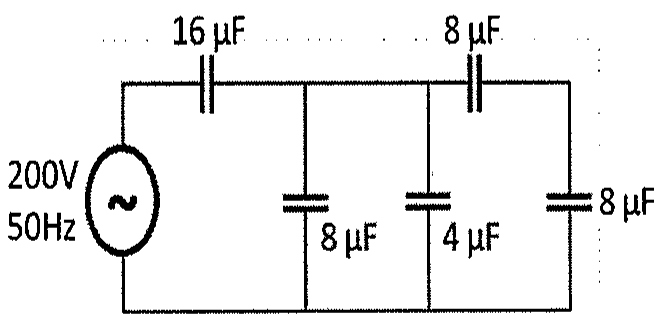

Examine o circuito abaixo.
Fonte de 200 V e 50 Hz com capacitor série de 16 μF, seguido de capacitores em paralelo de 8 μF e 4 μF, capacitor série de 8 μF e capacitor final de 8 μF.

Fonte de 200 V e 50 Hz com capacitor série de 16 μF, seguido de capacitores em paralelo de 8 μF e 4 μF, capacitor série de 8 μF e capacitor final de 8 μF.

Com relação ao circuito acima, assinale a opção que mais se aproxima do módulo da corrente fornecida pela fonte.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final SSPM CP-QTPA 2024 — página 1
