Analise o diagrama hidráulico abaixo.

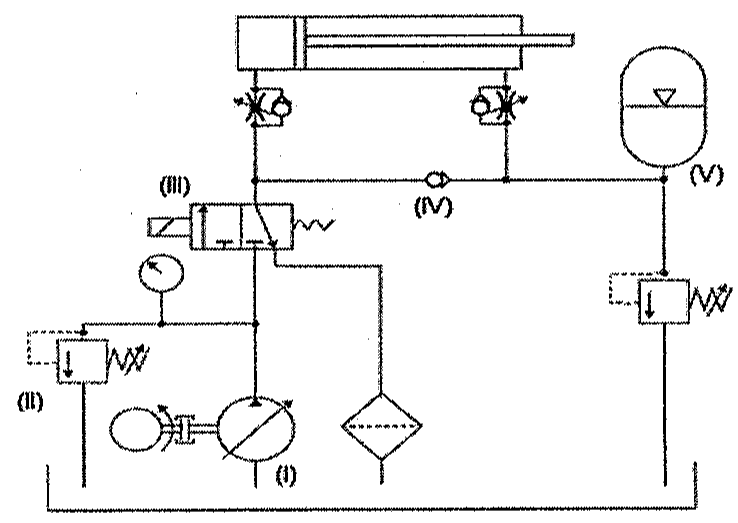

Diagrama de circuito hidráulico com cilindro, válvulas reguladoras de fluxo, e componentes identificados pelos rótulos (I), (II), (III), (IV) e (V), além de manômetro, motor, filtro e reservatório.

Diagrama de circuito hidráulico com cilindro, válvulas reguladoras de fluxo, e componentes identificados pelos rótulos (I), (II), (III), (IV) e (V), além de manômetro, motor, filtro e reservatório.

Adaptado de FIALHO, A. B. Automoção Hidráulica: projetos, Dimensionamento e Análise de Circuitos. 2. ED. SÃO PAULO: ÉRICA, 2004.

Associe os elementos discriminados no diagrama acima aos elementos apresentados abaixo e assinale a opção correta.

( ) Bomba hidráulica.
( ) Acumulador hidráulico.
( ) Válvula de retenção simples.
( ) Válvula de controle direcional.
( ) Válvula de descarga.

Selecione uma alternativa A) (V) (I) (IV) (III) (II) B) (I) (II) (IV) (V) (III) C) (I) (V) (III) (IV) (II) D) (I) (V) (IV) (II) (III) E) (I) (V) (IV) (III) (II)
