Analise o diagrama hidráulico abaixo.

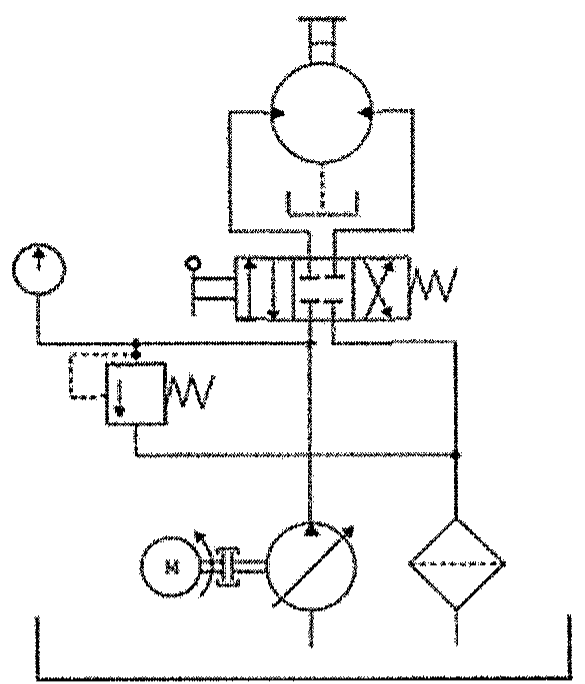

Diagrama hidráulico com motor hidráulico no topo, válvula direcional de três posições com acionamento manual e retorno por mola, manômetro, válvula limitadora de pressão, bomba de deslocamento variável acionada por motor elétrico, filtro e reservatório.

Diagrama hidráulico com motor hidráulico no topo, válvula direcional de três posições com acionamento manual e retorno por mola, manômetro, válvula limitadora de pressão, bomba de deslocamento variável acionada por motor elétrico, filtro e reservatório.

Adaptado de FIALHO, A. B. Automoção Hidráulica: projetos, Dimensionamento e Análise de Circuitos. 2. ED. SÃO PAULO: ÉRICA, 2004.

Com relação ao diagrama apresentado acima, é correto afirmar que:

Selecione uma alternativa A) o diagrama representa um sistema hidráulico para filtragem de óleo que utiliza duas bombas. B) o diagrama representa um sistema hidráulico para acionamento e controle de um motor hidráulico bi-direcional. C) o acumulador hidráulico do sistema representado atua como um absorvedor de choques. D) o diagrama representa um sistema hidráulico para acionamento e controle de um motor hidráulico unidirecional. E) a válvula de retenção é responsável por aliviar a pressão de saída da bomba quando a válvula direcional se encontra na posição centro fechado.
