Questão 43 — Resistência dos Materiais: Tensão e Deformação sob Carga Axial

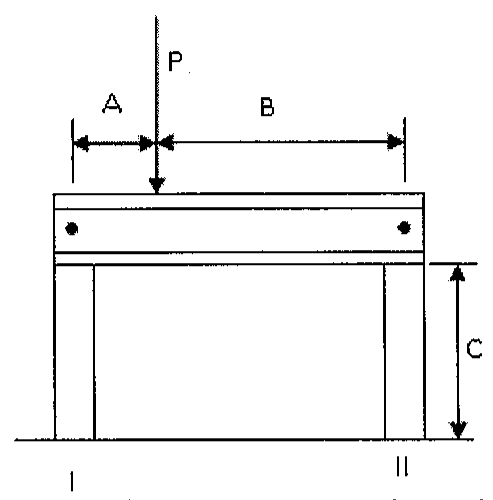

Analise a figura abaixo.



A figura acima representa uma barra rígida na horizontal, que sofre a ação de uma carga vertical P, apoiada por dois cilindros de aço. Calcule o encolhimento do cilindro I devido à aplicação da carga P e assinale a opção correta.

Dados: A = 100 mm; B = 300 mm; C = 200 mm; P = 80 KN; Eaço = 200 GPA e diâmetro do Cilindro = 30 mm.
