Questão 45 — Projeções Ortogonais — 1º Diedro (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Desenho Técnico Projeções Ortogonais — 1º Diedro

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Azul

Gabarito disponível

Considere o desenho abaixo.

Perspectiva isométrica de um bloco com rasgo e ressalto na face superior e um furo em uma das faces laterais.

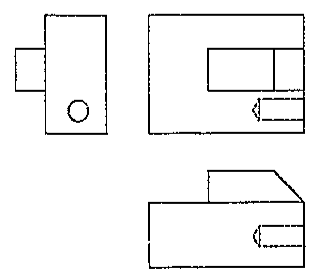

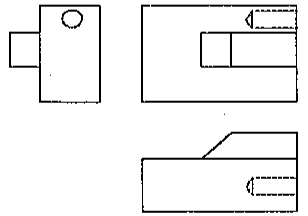

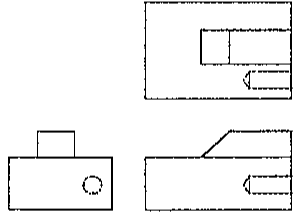

Assinale a opção que apresenta corretamente três vistas da figura acima no primeiro diedro.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2024 — Mecânica, prova Azul — página 2
