Questão 8 — Arquitetura de Computadores: Circuitos Lógicos — Portas Lógicas

Arquitetura de Computadores Circuitos Lógicos — Portas Lógicas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico do Corpo Auxiliar da Marinha (CP-T) — Informática · Caderno Amarela

Gabarito disponível

Analise o circuito lógico abaixo.

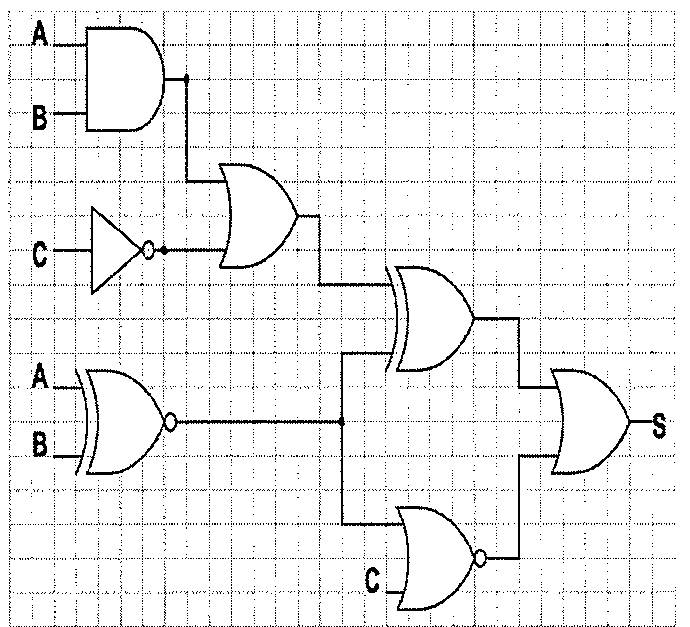

Circuito lógico sobre fundo quadriculado: as entradas A e B alimentam uma porta AND; a entrada C passa por um inversor (NOT); as saídas da AND e do inversor alimentam uma porta OR. Outras entradas A e B alimentam uma porta XNOR. A saída da OR e a saída da XNOR alimentam uma porta XOR. A saída da XNOR e a entrada C alimentam uma porta NOR. As saídas da XOR e da NOR alimentam uma porta OR final, cuja saída é S.

Considerando os valores binários A = 011, B = 010 e C = 110, assinale a opção que apresenta o valor de S.
Selecione uma alternativa

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-T/2024 — Informática — página 5
