Analise a figura abaixo.

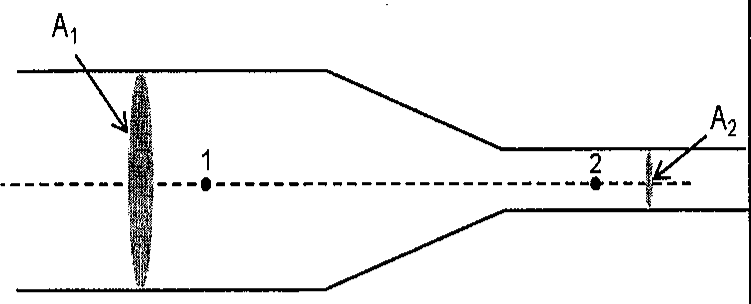

A figura acima mostra uma esquematização de uma tubulação hidráulica horizontal por onde escoa água doce, em regime permanente, do segmento à esquerda, com uma seção reta A₁ para o segmento à direita, com uma seção reta A₂. Sabendo que a diferença de pressão Δp = p₂ - p₁, entre os pontos 1 e 2, em função de A₁, é dada pela expressão Δp = 18×10³ A₁⁻² - 30×10⁴ onde Δp é medida em N/m² e A₁ é medido em m², calcule a vazão, em m³/s, e assinale a opção correta.
Dado: massa específica da água = 1,0×10³ kg/m³.
A figura acima mostra uma esquematização de uma tubulação hidráulica horizontal por onde escoa água doce, em regime permanente, do segmento à esquerda, com uma seção reta A₁ para o segmento à direita, com uma seção reta A₂. Sabendo que a diferença de pressão Δp = p₂ - p₁, entre os pontos 1 e 2, em função de A₁, é dada pela expressão Δp = 18×10³ A₁⁻² - 30×10⁴ onde Δp é medida em N/m² e A₁ é medido em m², calcule a vazão, em m³/s, e assinale a opção correta.
Dado: massa específica da água = 1,0×10³ kg/m³.
