Gabarito disponível

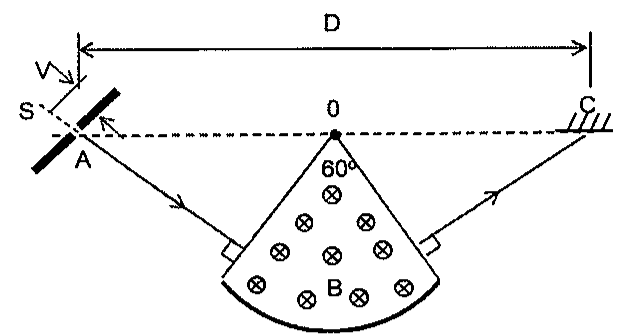

Examine a figura abaixo.
A figura acima ilustra o princípio de funcionamento de um espectrômetro de massa, um instrumento utilizado para medir a massa dos íons ou para separar íons de massas diferentes. No esquema da figura, os íons são acelerados pela diferença de potencial V entre os pontos S e A e, em seguida, entram em uma região com um campo magnético uniforme B, perpendicular ao plano da folha, que cobre um setor de 60°, com centro em O, e, na sequência, são defletidos em direção a um detector em C. Sabendo que D é a distância entre os pontos A e C, que tem O como ponto médio, calcule a razão entre a carga q e a massa m (q/m) dos íons e assinale a opção correta.
A figura acima ilustra o princípio de funcionamento de um espectrômetro de massa, um instrumento utilizado para medir a massa dos íons ou para separar íons de massas diferentes. No esquema da figura, os íons são acelerados pela diferença de potencial V entre os pontos S e A e, em seguida, entram em uma região com um campo magnético uniforme B, perpendicular ao plano da folha, que cobre um setor de 60°, com centro em O, e, na sequência, são defletidos em direção a um detector em C. Sabendo que D é a distância entre os pontos A e C, que tem O como ponto médio, calcule a razão entre a carga q e a massa m (q/m) dos íons e assinale a opção correta.
