Questão 11 — Tensões no Solo — Tensões Totais, Neutras e Efetivas (Mecânica dos Solos) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2025

Mecânica dos Solos Tensões no Solo — Tensões Totais, Neutras e Efetivas

Serviço de Seleção do Pessoal da Marinha 2025

Marinha do Brasil · Corpo Auxiliar de Praças — Edificações · Caderno Prova Amarela

Gabarito disponível

Um terreno é constituído de uma camada de areia fina (γₙ = 16 kN/m³) com 4 m de espessura, acima de uma camada de areia grossa (γₙ = 18 kN/m³) de 2 m de espessura, apoiada sobre um solo de alteração de rocha, como se mostra na figura. O nível d'água (N.A.) se encontra a 1 m de profundidade.

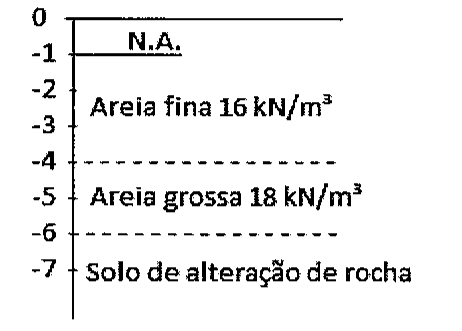

Perfil do terreno com profundidades de 0 a -7 m: N.A. a -1 m; areia fina 16 kN/m³ até -4 m; areia grossa 18 kN/m³ de -4 a -6 m; solo de alteração de rocha abaixo de -6 m.

Perfil do terreno com profundidades de 0 a -7 m: N.A. a -1 m; areia fina 16 kN/m³ até -4 m; areia grossa 18 kN/m³ de -4 a -6 m; solo de alteração de rocha abaixo de -6 m.

Assinale a opção que contém, respectivamente, a Tensão vertical total (σᵥ), a Pressão neutra (μ) e a Tensão vertical efetiva (σ'ᵥ) calculadas no contato entre a areia grossa e o solo de alteração de rocha, a 6 m de profundidade. Adote γágua = 10 kN/m³.

Selecione uma alternativa A) σᵥ = 100 kPa; μ = 50 kPa; σ'ᵥ = 50 kPa. B) σᵥ = 50 kPa; μ = 50 kPa; σ'ᵥ = 100 kPa. C) σᵥ = 100 kPa; μ = 10 kPa; σ'ᵥ = 90 kPa. D) σᵥ = 36 kPa; μ = 20 kPa; σ'ᵥ = 16 kPa. E) σᵥ = 100 kPa; μ = 0 kPa; σ'ᵥ = 100 kPa.
