Questão 26 — Elevações e Orientação Solar (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2025

Desenho Técnico Elevações e Orientação Solar

Serviço de Seleção do Pessoal da Marinha 2025

Marinha do Brasil · Corpo Auxiliar de Praças — Edificações · Caderno Prova Amarela

Gabarito disponível

Observe a imagem abaixo.

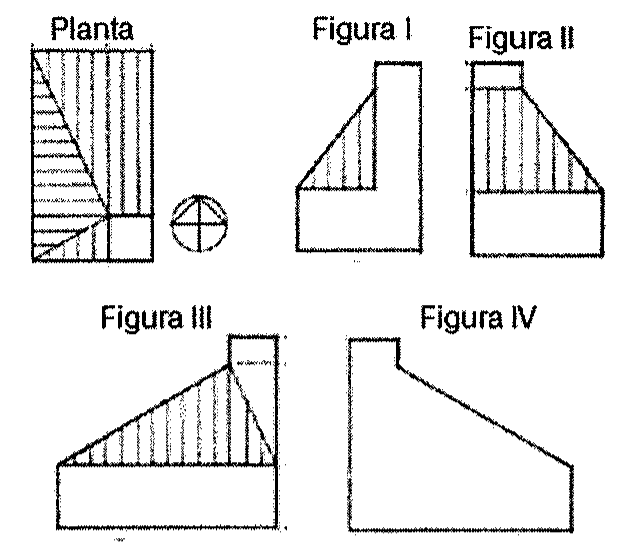

Planta de edificação com rosa dos ventos e quatro vistas em elevação denominadas Figura I, Figura II, Figura III e Figura IV.

Planta de edificação com rosa dos ventos e quatro vistas em elevação denominadas Figura I, Figura II, Figura III e Figura IV.

Na representação gráfica em arquitetura, a orientação cardeal de uma edificação é uma consideração importante para a análise e comunicação do efeito do sol e de outros fatores climáticos do projeto. Assim, na maioria das vezes, damos à elevação o nome da orientação solar para a qual ela está voltada. Com base nessas informações, assinale a opção correta.

Selecione uma alternativa A) A Figura I representa a elevação norte. B) A Figura IV representa a elevação leste. C) A Figura IV representa a elevação oeste. D) A Figura II representa a elevação sul. E) A Figura III representa a elevação leste.
