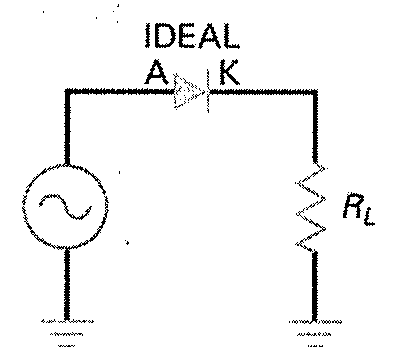

Analise a figura a seguir.
A figura mostra um circuito retificador de meia onda formado por um diodo de silício ideal e uma resistência de carga RL = 1kΩ. A tensão de entrada é uma senoide Vin₍ₜ₎ = 20 sin(100 πt) volts RMS. Considerando que o diodo ideal conduz apenas quando a tensão instantânea de entrada é positiva e bloqueia quando é negativa, assinale a opção que mais se aproxima do valor da tensão média na carga.
Dados: √2= 1,41; π = 3,14.
A figura mostra um circuito retificador de meia onda formado por um diodo de silício ideal e uma resistência de carga RL = 1kΩ. A tensão de entrada é uma senoide Vin₍ₜ₎ = 20 sin(100 πt) volts RMS. Considerando que o diodo ideal conduz apenas quando a tensão instantânea de entrada é positiva e bloqueia quando é negativa, assinale a opção que mais se aproxima do valor da tensão média na carga.
Dados: √2= 1,41; π = 3,14.
