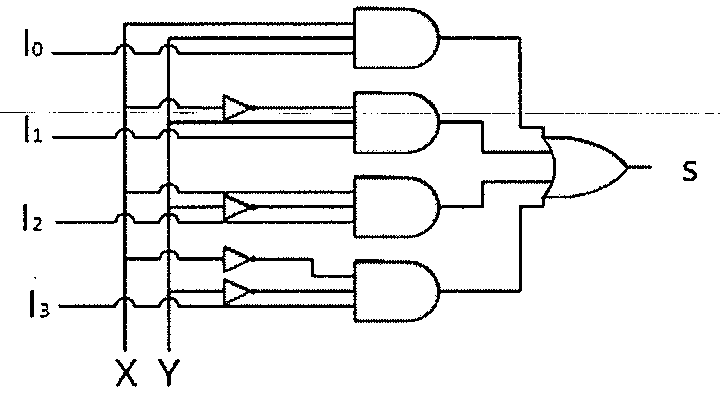

O circuito digital abaixo é um multiplexador com canais de informação I₀, I₁, I₂ e I₃, variáveis de seleção X e Y, e saída multiplexada S.
Circuito multiplexador com entradas I0 a I3, variáveis de seleção X e Y, inversores, quatro portas AND e uma porta OR com saída S.

Circuito multiplexador com entradas I0 a I3, variáveis de seleção X e Y, inversores, quatro portas AND e uma porta OR com saída S.

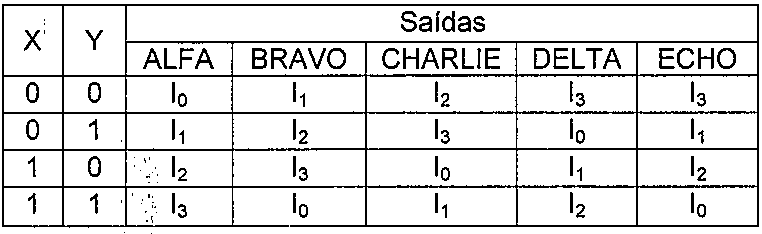

A seguir, vê-se uma tabela com os valores das variáveis X e Y e cinco possíveis saídas.
Tabela com colunas X, Y e Saídas ALFA, BRAVO, CHARLIE, DELTA e ECHO. X=0,Y=0: I0, I1, I2, I3, I3. X=0,Y=1: I1, I2, I3, I0, I1. X=1,Y=0: I2, I3, I0, I1, I2. X=1,Y=1: I3, I0, I1, I2, I0.

Tabela com colunas X, Y e Saídas ALFA, BRAVO, CHARLIE, DELTA e ECHO. X=0,Y=0: I0, I1, I2, I3, I3. X=0,Y=1: I1, I2, I3, I0, I1. X=1,Y=0: I2, I3, I0, I1, I2. X=1,Y=1: I3, I0, I1, I2, I0.

Qual a coluna da tabela que corresponde à saída S do circuito?

Ver gabarito

Gabarito: E
