Questão 8 — Ponte de Wheatstone (Instrumentação Eletrônica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Instrumentação Eletrônica Ponte de Wheatstone

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP/2025) — Eletrônica · Caderno Amarela

Questão anulada

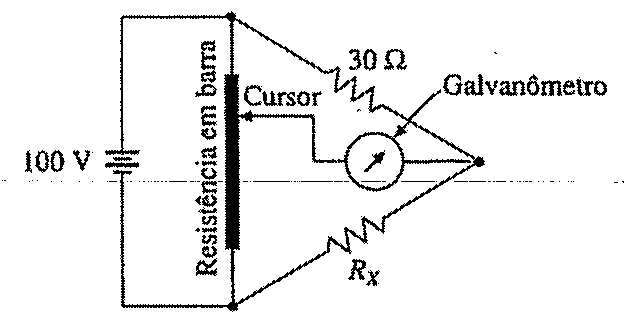

Observe o circuito abaixo.
Ponte de Wheatstone: fonte de 100 V alimentando uma resistência em barra com cursor; resistor de 30 ohms ligado à extremidade superior, resistor Rx à inferior e galvanômetro entre o cursor e o nó comum dos resistores.

Ponte de Wheatstone: fonte de 100 V alimentando uma resistência em barra com cursor; resistor de 30 ohms ligado à extremidade superior, resistor Rx à inferior e galvanômetro entre o cursor e o nó comum dos resistores.

A figura acima mostra uma Ponte de Wheatstone, utilizada para realizar medições indiretas de resistores. A ponte mostrada tem uma barra de 1 metro com resistência uniforme. Calcule o valor da resistência Rₓ quando o balanceamento ocorrer com o cursor a 40 cm da extremidade de cima e assinale a opção correta.
