Observe o circuito abaixo.

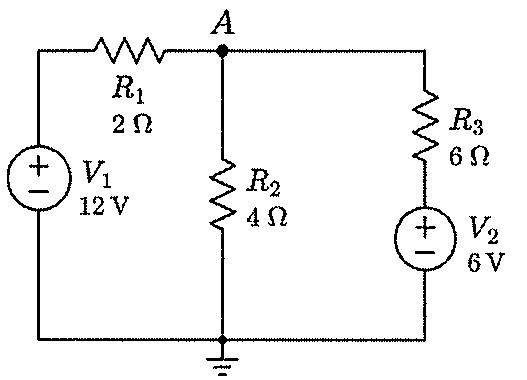

Circuito: fonte V1 de 12 V em série com R1 de 2 ohms até o nó A; R2 de 4 ohms do nó A ao terra; R3 de 6 ohms em série com a fonte V2 de 6 V do nó A ao terra.

Circuito: fonte V1 de 12 V em série com R1 de 2 ohms até o nó A; R2 de 4 ohms do nó A ao terra; R3 de 6 ohms em série com a fonte V2 de 6 V do nó A ao terra.

Com base nesse circuito, calcule o valor da corrente que passa pelo valor R₃ e assinale a opção correta.

Selecione uma alternativa A) 0,27 A no sentido do nó A para a fonte V₂. B) 0,27 A no sentido da fonte V₂ para o nó A. C) 1,91 A no sentido da fonte V₂ para o nó A. D) 1,91 A no sentido do nó A para a fonte V₂. E) 2,18 A no sentido do nó V₂ para a fonte A.

Ver gabarito

Gabarito: A
