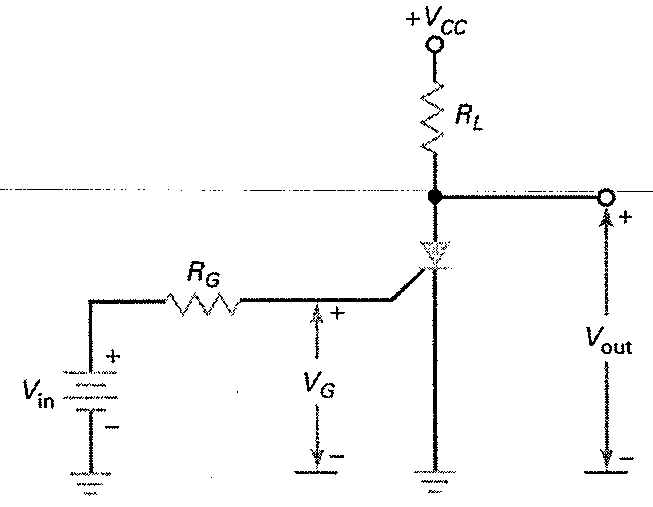

Analise a figura a seguir.
A figura acima representa um circuito básico de disparo de potência, em que utiliza-se um tiristor do tipo SCR ideal para controlar a alimentação de uma carga resistiva. O circuito é alimentado por uma fonte contínua VCC, e a carga consiste em um resistor RL em série com o SCR. A corrente mínima para mantê-lo conduzindo é chamada de corrente de manutenção IH. Durante a condução, a queda de tensão entre anodo e cátodo do SCR é 0,7 V. O SCR foi acionado e está conduzindo, mas se deseja garantir que ele desligue automaticamente após cessar o sinal de disparo, apenas reduzindo a tensão VCC. Com base nessas informações, qual é o maior valor de VCC que ainda permite o desligamento do SCR?
Dados: RL = 110 Ω; IH = 10 mA.
