Questão 15 — Geradores de Corrente Contínua (Máquinas Elétricas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Máquinas Elétricas Geradores de Corrente Contínua

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Eletrotécnica — Corpo Auxiliar de Praças (CP-CAP/2025) · Caderno Amarela

Gabarito disponível

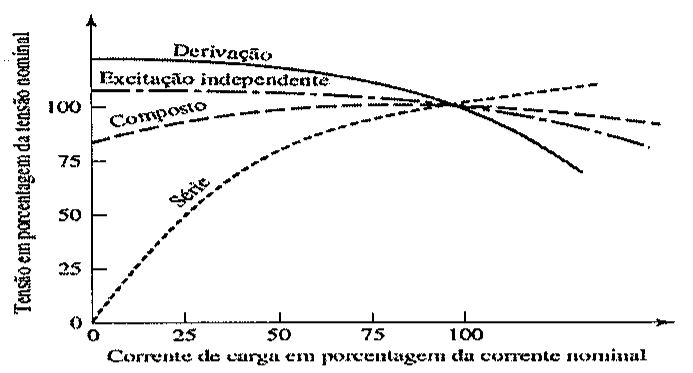

A figura abaixo mostra as curvas características de tensão versus a corrente de geradores CC em regime permanente, assumido-se operação com velocidade constante.
Gráfico da tensão em porcentagem da tensão nominal (eixo vertical, 0 a 100) versus corrente de carga em porcentagem da corrente nominal (eixo horizontal, 0 a 100), com as curvas dos geradores CC de derivação, excitação independente, composto e série.

Gráfico da tensão em porcentagem da tensão nominal (eixo vertical, 0 a 100) versus corrente de carga em porcentagem da corrente nominal (eixo horizontal, 0 a 100), com as curvas dos geradores CC de derivação, excitação independente, composto e série.

Com base nessas informações, assinale a opção INCORRETA.

Selecione uma alternativa A) A tensão de terminal de um gerador com excitação independente decresce ligeiramente com o aumento da corrente de carga, principalmente devido à queda de tensão na resistência de armadura. B) A corrente de campo de um gerador série é a mesma que a corrente de carga, de modo que o fluxo de entreferro e, consequentemente, a tensão, variam muito com a carga. C) A tensão de um gerador em derivação cai um pouco com a carga, mas isso não o impede de ser usado para muitos propósitos. D) A vantagem da excitação composta é que, devido à ação do enrolamento em série, o fluxo por polo pode aumentar com a carga, resultando uma tensão de saída que é quase constante ou que até cresce um pouco com o aumento da carga. E) Os métodos de excitação usados nos geradores não podem ser usados nos motores devido à inversão do fluxo de potência.
