Questão 28 — Máquinas de Corrente Contínua — Tipos de Excitação (Máquinas Elétricas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Máquinas Elétricas Máquinas de Corrente Contínua — Tipos de Excitação

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Eletrotécnica — Corpo Auxiliar de Praças (CP-CAP/2025) · Caderno Amarela

Gabarito disponível

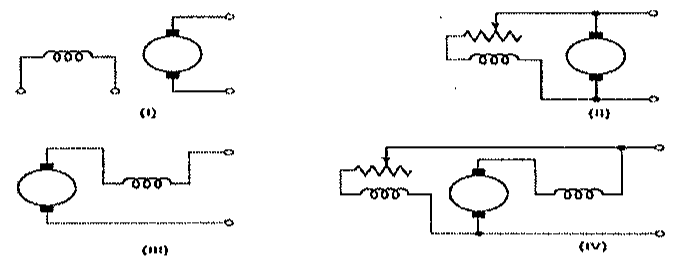

Quatro diagramas de ligações do circuito de campo e armadura de máquinas CC estão apresentados na figura abaixo.
Quatro diagramas de ligação, numerados de I a IV, entre o enrolamento de campo e a armadura de máquinas CC, alguns com reostato de campo.

Quatro diagramas de ligação, numerados de I a IV, entre o enrolamento de campo e a armadura de máquinas CC, alguns com reostato de campo.

Assinale a opção que representa corretamente o tipo de excitação de cada um desses diagramas.

Selecione uma alternativa A) I-excitação independente; II-excitação em série; III-excitação em derivação(shunt); IV-excitação composta. B) I- excitação em derivação(shunt); II-excitação em série; III-excitação independente; IV-excitação composta. C) I-excitação independente; II-excitação em derivação(shunt); III-excitação composta; IV-excitação em série. D) I-excitação independente; II-excitação em derivação(shunt); III-excitação em série; IV-excitação composta. E) I-excitação composta; II-excitação em derivação(shunt); III-excitação em série; IV-excitação independente.
