Questão 29 — Escalas (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2025

Desenho Técnico Escalas

Serviço de Seleção do Pessoal da Marinha 2025

Marinha do Brasil · Estruturas Navais · Caderno Amarela

Gabarito disponível

Analise a tabela a seguir.

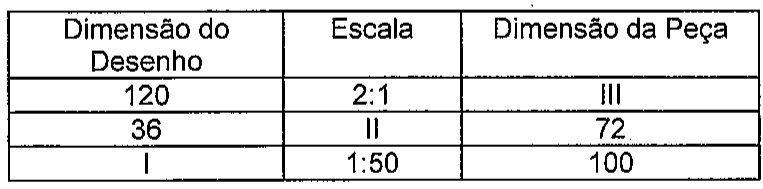

Tabela com colunas Dimensão do Desenho, Escala e Dimensão da Peça. Linha 1: 120, 2:1, III. Linha 2: 36, II, 72. Linha 3: I, 1:50, 100.

Os valores apresentados em I, II e III da tabela correspondem, respectivamente, a:

Selecione uma alternativa A) 2 / 2:1 / 60. B) 5000 / 1:2 / 240. C) 2 / 1:2 / 60. D) 2 / 2:1 / 240. E) 5000 / 1:2 / 60.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2025 — Estruturas Navais — página 9
