Observe a figura abaixo.

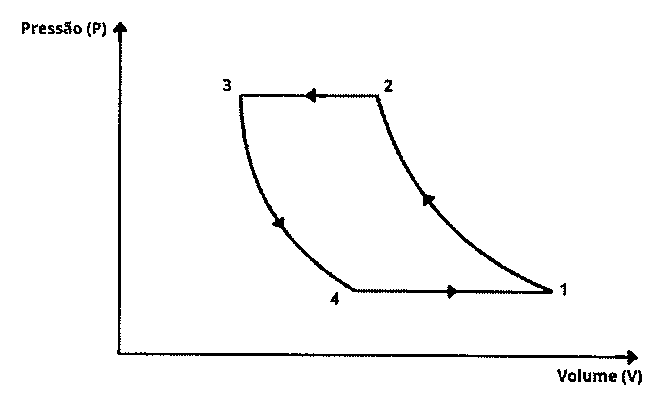

Diagrama pressão (P) versus volume (V) de um ciclo com os pontos 1, 2, 3 e 4: do ponto 1 (pressão baixa, volume maior) uma curva sobe até o ponto 2 (pressão alta); do ponto 2 uma linha horizontal segue para a esquerda até o ponto 3; do ponto 3 uma curva desce até o ponto 4 (pressão baixa); do ponto 4 uma linha horizontal segue para a direita até o ponto 1. Setas indicam o sentido 1-2-3-4-1.

Diagrama pressão (P) versus volume (V) de um ciclo com os pontos 1, 2, 3 e 4: do ponto 1 (pressão baixa, volume maior) uma curva sobe até o ponto 2 (pressão alta); do ponto 2 uma linha horizontal segue para a esquerda até o ponto 3; do ponto 3 uma curva desce até o ponto 4 (pressão baixa); do ponto 4 uma linha horizontal segue para a direita até o ponto 1. Setas indicam o sentido 1-2-3-4-1.

O diagrama apresenta o ciclo de um compressor tipo alternativo. Considerando as variações de pressão - volume e os processos associados, assinale a opção correta.

Selecione uma alternativa A) O processo 2 - 3 corresponde ao início da aspiração de gás pelo compressor. B) A área do interior do ciclo 1-2-3-4-1 corresponde ao trabalho de compressão do gás. C) O processo 3 - 4 corresponde à compressão do gás. D) A variação do volume do gás no processo 4 - 1 é constante e não depende das condições de operação. E) O processo 4 - 1 corresponde ao início da aspiração de gás pelo compressor.
