Questão 8 — Descontinuidades em Juntas Soldadas (Soldagem) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Soldagem Descontinuidades em Juntas Soldadas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Metalurgia · Caderno Amarela

Gabarito disponível

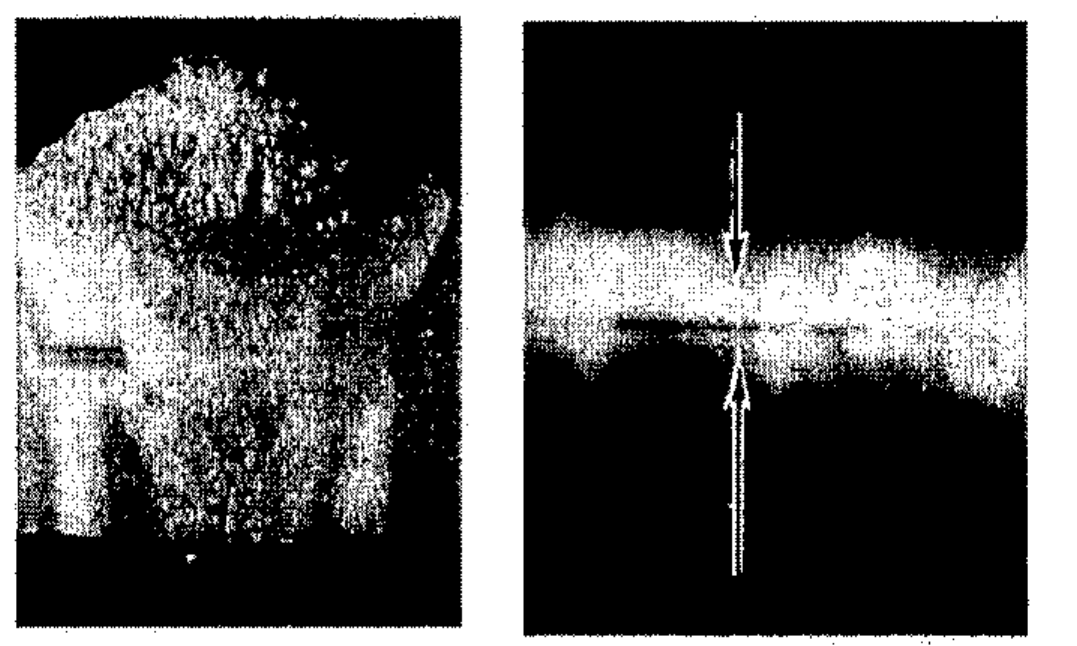

As figuras abaixo representam a macrografia transversal de uma solda e uma radiografia da face superior deste mesmo cordão.
Duas fotografias lado a lado: à esquerda, macrografia da seção transversal de um cordão de solda; à direita, radiografia da face superior do mesmo cordão, com duas setas verticais opostas apontando para uma linha escura ao longo do cordão.

Duas fotografias lado a lado: à esquerda, macrografia da seção transversal de um cordão de solda; à direita, radiografia da face superior do mesmo cordão, com duas setas verticais opostas apontando para uma linha escura ao longo do cordão.

A partir da analise conjunta das figuras, assinale a opção correspondente ao defeito presente nesta junta soldada.

Selecione uma alternativa A) Inclusão de tungstênio. B) Mordedura. C) Porosidade em linha. D) Embicamento. E) Falta de penetração.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2025 — Metalurgia, prova Amarela (página 15)
