Questão 38 — Treliças — Estabilidade e Determinação (Análise Estrutural) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Análise Estrutural Treliças — Estabilidade e Determinação

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA e QC-FN) — Engenharia Civil · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

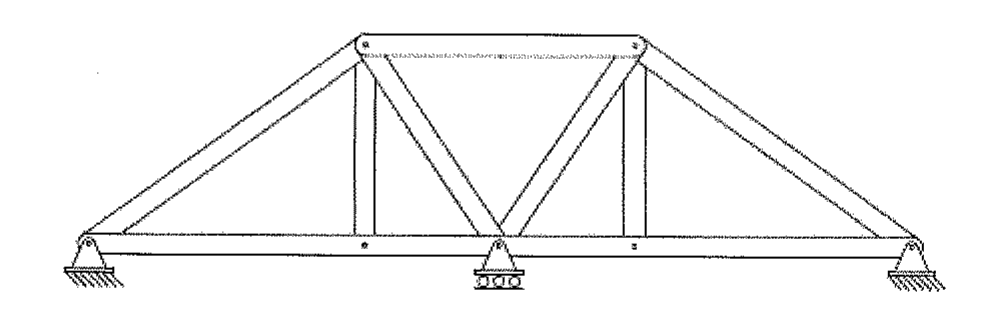

Treliça plana com banzo inferior horizontal sobre três apoios (fixo à esquerda, móvel com roletes no centro, fixo à direita); dois nós superiores ligados por barra horizontal, cada um ligado ao apoio da extremidade por barra inclinada, ao banzo inferior por montante vertical e ao nó central inferior por diagonal.

Treliça plana com banzo inferior horizontal sobre três apoios (fixo à esquerda, móvel com roletes no centro, fixo à direita); dois nós superiores ligados por barra horizontal, cada um ligado ao apoio da extremidade por barra inclinada, ao banzo inferior por montante vertical e ao nó central inferior por diagonal.

A treliça acima é classificada como:

Selecione uma alternativa A) instável e indeterminada no primeiro grau. B) instável e indeterminada no segundo grau. C) estável e determinada. D) estável e indeterminada no primeiro grau. E) estável e indeterminada no segundo grau.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito QC-CA e QC-FN/2013 — página 8
