Questão 9 — Modulação em Amplitude — Índice de Modulação (Telecomunicações) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Telecomunicações Modulação em Amplitude — Índice de Modulação

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Telecomunicações · Caderno Verde

Gabarito disponível

Observe a forma de onda do sinal modulado abaixo.

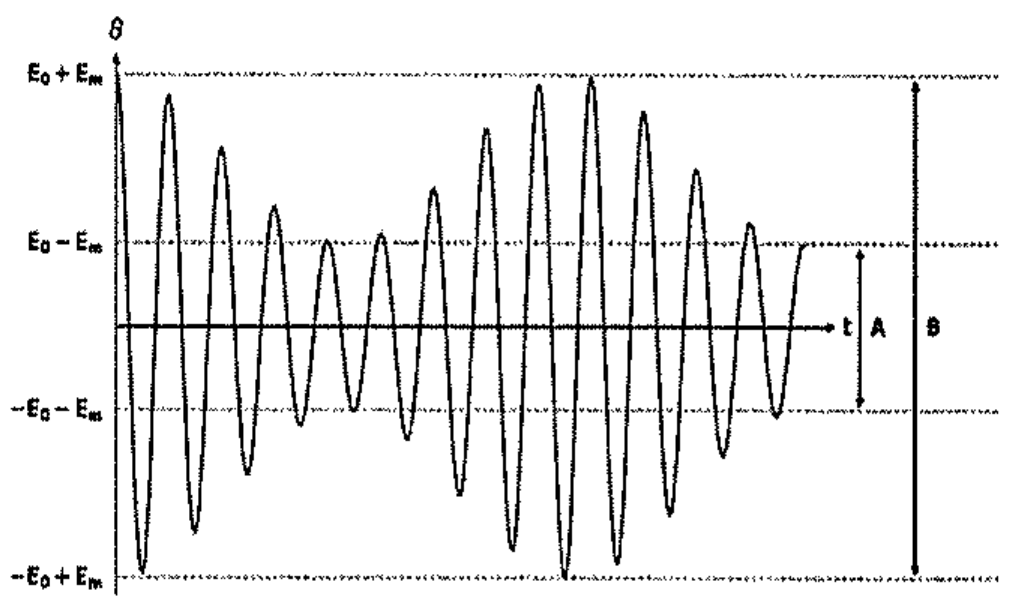

Forma de onda de sinal AM com envoltória variável; níveis marcados E0+Em, E0−Em, −E0−Em e −E0+Em; A indica a excursão pico a pico mínima e B a excursão pico a pico máxima.

Forma de onda de sinal AM com envoltória variável; níveis marcados E0+Em, E0−Em, −E0−Em e −E0+Em; A indica a excursão pico a pico mínima e B a excursão pico a pico máxima.

Qual é o índice de modulação do sinal mostrado na figura acima, sabendo que B = 6μV e A = 2μV?

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2025 — página 24
