Questão 24 — Leis de Kirchhoff — Lei dos Nós (Eletricidade) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletricidade Leis de Kirchhoff — Lei dos Nós

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Telecomunicações · Caderno Verde

Gabarito disponível

Analise o circuito abaixo.

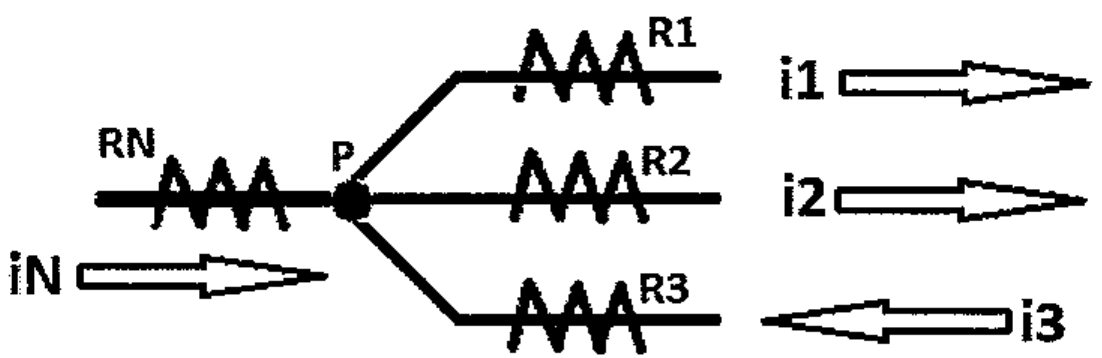

Nó P com corrente iN entrando pelo resistor RN; ramos com R1 (corrente i1 saindo), R2 (corrente i2 saindo) e R3 (corrente i3 entrando).

Nó P com corrente iN entrando pelo resistor RN; ramos com R1 (corrente i1 saindo), R2 (corrente i2 saindo) e R3 (corrente i3 entrando).

Com base no circuito acima, descreva a equação de corrente iN, ao nó P, de acordo com a Lei de Kirchoff para corrente, e assinale a opção correta..

Selecione uma alternativa A) iN = i2 − i1 − i3 B) iN = i3 − i2 + i1 C) iN = i3 + i2 − i1 D) iN = i2 − i3 − i1 E) iN = i2 + i1 − i3
