Questão 33 — Contadores — Módulo de Contador Assíncrono (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletrônica Digital Contadores — Módulo de Contador Assíncrono

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Telecomunicações · Caderno Verde

Gabarito disponível

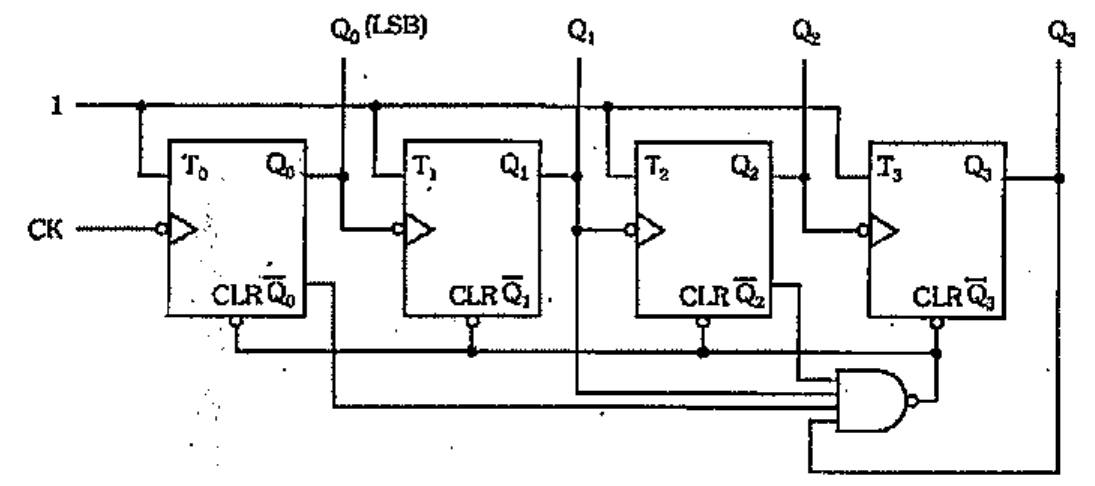

Observe o circuito contador da figura abaixo.

Contador com quatro flip-flops T (T0 a T3) com entradas T em 1, clock CK no primeiro e saídas Q0 (LSB) a Q3; uma porta NAND com entradas ligadas a saídas do contador aciona as entradas CLR.

Contador com quatro flip-flops T (T0 a T3) com entradas T em 1, clock CK no primeiro e saídas Q0 (LSB) a Q3; uma porta NAND com entradas ligadas a saídas do contador aciona as entradas CLR.

Sendo a saída binária representada pelas saídas Q₀, Q₁, Q₂ e Q₃, conclui-se que esse é um contador módulo:

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2025 — página 24
