Observe o circuito de memória da figura abaixo.

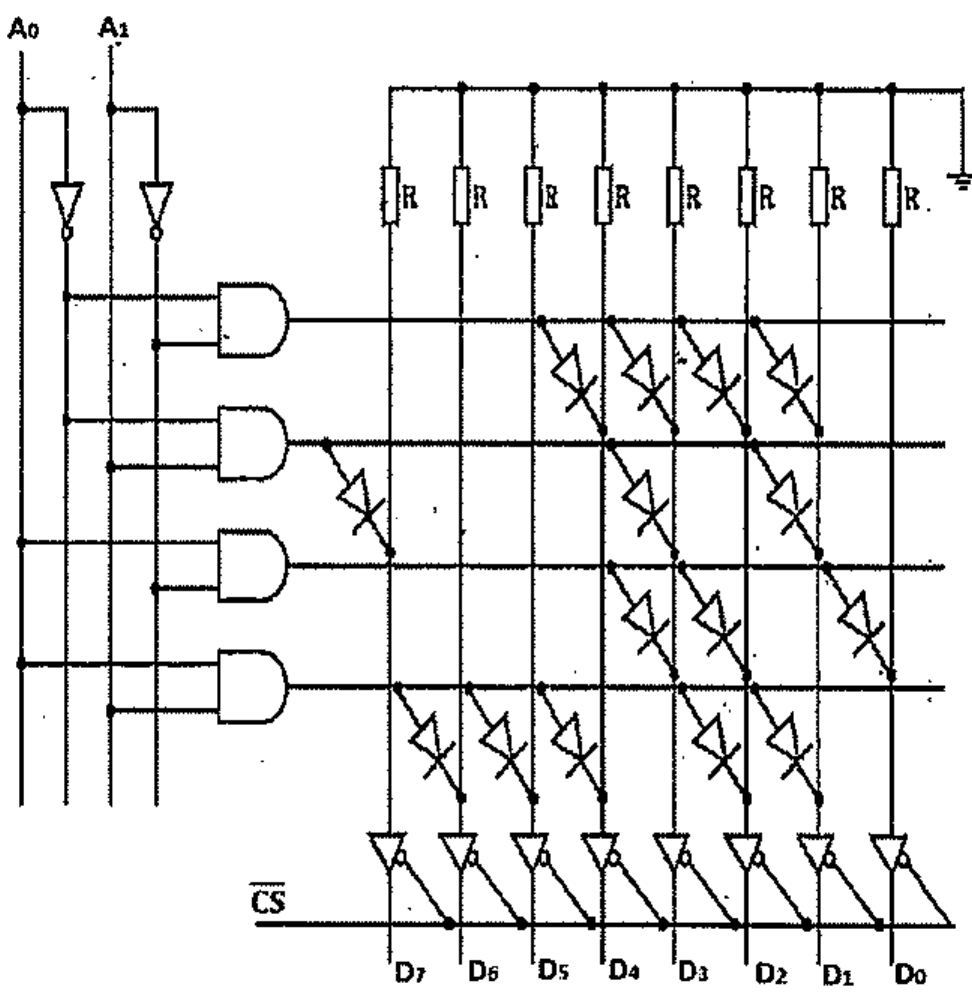

Memória com entradas de endereço A0 e A1, inversores, quatro portas AND que selecionam linhas, matriz de diodos ligada às colunas com resistores R, buffers controlados por CS barrado e saídas D7 a D0.

Memória com entradas de endereço A0 e A1, inversores, quatro portas AND que selecionam linhas, matriz de diodos ligada às colunas com resistores R, buffers controlados por CS barrado e saídas D7 a D0.

De acordo com a configuração dessa memória, a palavra binária armazenada no endereço ‘3’ (A₀ = 1 e A₁ = 1) é:

Selecione uma alternativa A) (01101001)₂ B) (01010100)₂ C) (01001001)₂ D) (01110110)₂ E) (00011110)₂
