Observe a tabela abaixo.

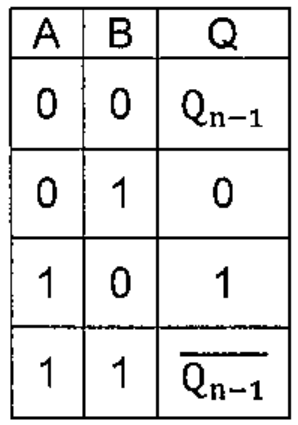

Tabela com colunas A, B e Q: 0 0 → Qn−1; 0 1 → 0; 1 0 → 1; 1 1 → Qn−1 barrado.

A e B representam as entradas de um circuito combinacional, Qₙ e Qₙ₋₁ representam os estados atual e anterior, respectivamente, de sua saída Q. O referido circuito é um flip-flop tipo:

Ver gabarito

Gabarito: B
