Observe o circuito abaixo.

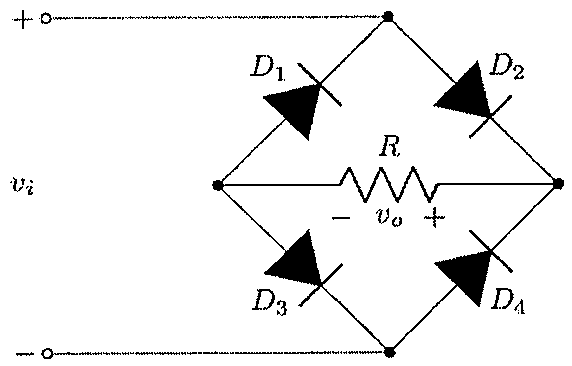

Ponte de quatro diodos D1, D2, D3 e D4 alimentada pela tensão vi entre os terminais + e −; resistor R ligado entre os dois nós laterais da ponte, com tensão vo indicada (− à esquerda, + à direita).

Ponte de quatro diodos D1, D2, D3 e D4 alimentada pela tensão vi entre os terminais + e −; resistor R ligado entre os dois nós laterais da ponte, com tensão vo indicada (− à esquerda, + à direita).

Com relação ao circuito acima, considere os componentes ideais e assinale a opção correta.

Selecione uma alternativa A) O circuito representa um retificador de meia-onda utilizando quatro diodos em uma configuração em ponte. B) Quando a tensão vᵢ é negativa, D₃ e D₄ conduzem, enquanto D₁ e D₂ estão reversamente polarizados. C) Durante ambos os semiciclos da tensão de entrada vᵢ, a tensão de saída vₒ mantém polaridade positiva, correspondendo ao valor absoluto da tensão aplicada. D) Em conversores CA/CC, é necessário que a tensão vᵢ seja oriunda da saída de um transformador que amplifica o sinal da rede. E) A tensão média de vₒ é igual à tensão média de vᵢ, embora suas formas de onda sejam diferentes.
