Questão 29 — Circuitos Lógicos — Expressão Booleana de Saída (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletrônica Digital Circuitos Lógicos — Expressão Booleana de Saída

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Sistemas de Armas · Caderno Amarela

Gabarito disponível

Determine a expressão de saída para o circuito da figura abaixo e assinale a opção correta.

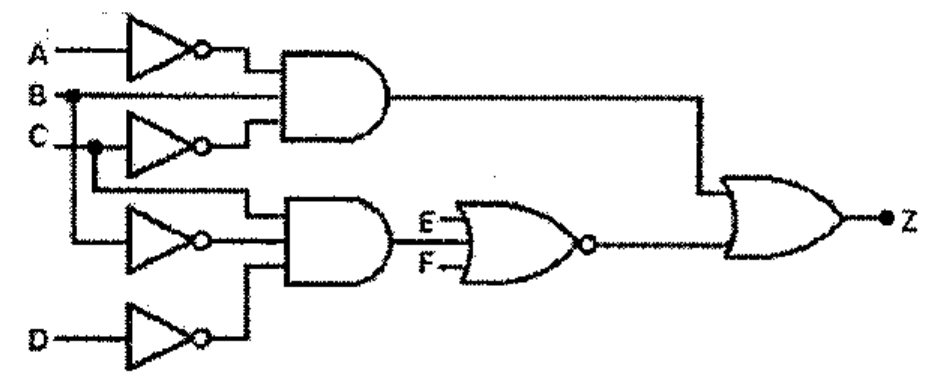

Circuito lógico com entradas A, B, C, D, E e F, inversores, duas portas AND, uma porta NOR (com entradas E e F) e uma porta OR final com saída Z.

Circuito lógico com entradas A, B, C, D, E e F, inversores, duas portas AND, uma porta NOR (com entradas E e F) e uma porta OR final com saída Z.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final SSPM — Sistemas de Armas, página 7
