Questão 43 — Portas Lógicas — Análise de Circuito (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletrônica Digital Portas Lógicas — Análise de Circuito

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Sistemas de Armas · Caderno Amarela

Gabarito disponível

A aeronave UH-15 do esquadrão Pégasus utiliza um sistema de monitoramento dos valores de pressão, temperatura e RPM utilizando sensores que operam da seguinte forma:

I- A saída do sensor de RPM será nula somente quando a velocidade for menor (<) que 3.750 rpm.
II- A saída do sensor de pressão será nula somente quando a pressão for menor que 3 x 10⁶ N/m².
III- A saída do sensor de temperatura será nula somente quando a temperatura for menor que 200ºC.

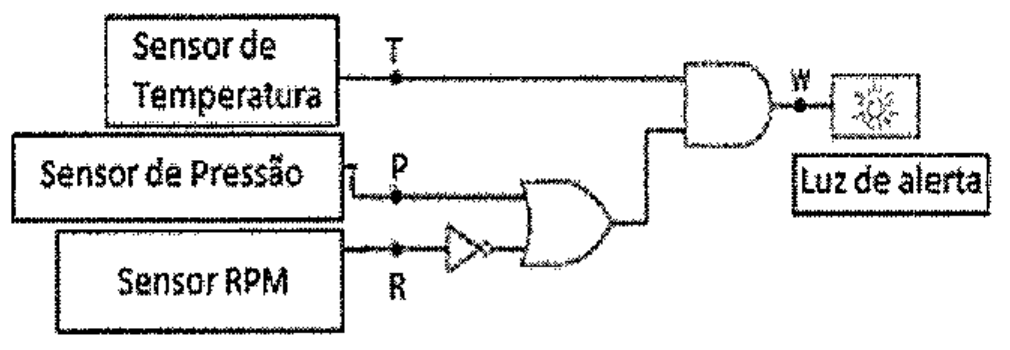

Diagrama: Sensor de Temperatura (saída T) vai a uma porta AND; Sensor de Pressão (saída P) e Sensor RPM (saída R, passando por um inversor) vão a uma porta OR cuja saída entra na AND; a saída W da AND aciona a Luz de alerta.

Diagrama: Sensor de Temperatura (saída T) vai a uma porta AND; Sensor de Pressão (saída P) e Sensor RPM (saída R, passando por um inversor) vão a uma porta OR cuja saída entra na AND; a saída W da AND aciona a Luz de alerta.

Com base nessas informações, assinale a opção correta.

Selecione uma alternativa A) Se forem detectadas 4000 RPM, pressão de 2,5 x 10⁵ N/m² e temperatura de 300ºC, a luz de cabine do piloto será ativada. B) Independentemente das outras saídas, se for detectada temperatura de 250ºC, a luz de cabine do piloto será ativada. C) Se a saída de temperatura for igual a 1(UM) e a de RPM for nula, a luz de cabine do piloto será ativada. D) Independentemente da saída de temperatura, a luz de cabine do piloto será ativada mesmo com as saídas de RPM e pressão sendo nulas. E) A luz de cabine do piloto não será ativada se as saídas de pressão e RPM forem nulas e a de temperatura for igual a 1(UM).
