Analise a figura a seguir.

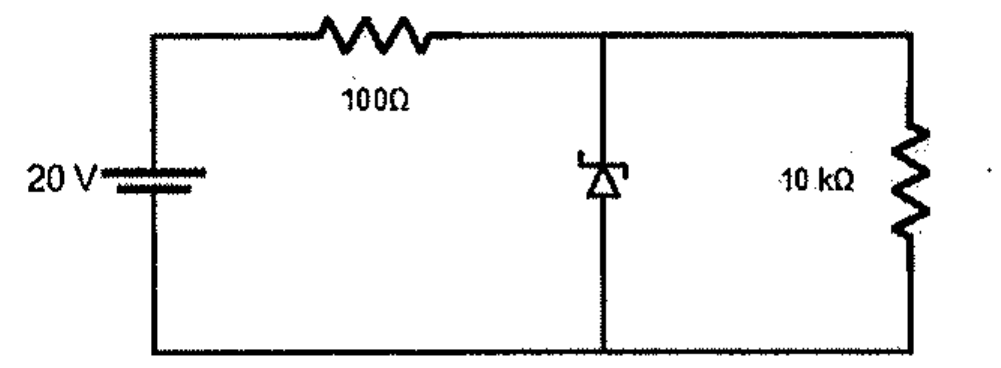

Circuito: fonte de 20 V em série com resistor de 100 Ω, alimentando um diodo zener em paralelo com resistor de carga de 10 kΩ.

A figura acima representa um regulador zener com carga de 10kΩ. Considerando a tensão zener de 10V, calcule a tensão equivalente de Thévenin para o diodo, verifique se ele está operando na região de ruptura e assinale a opção correta.

Selecione uma alternativa A) 19,80V, o diodo está operando na região de ruptura. B) 19,80V, o diodo não está operando na região de ruptura. C) 10,80V, o diodo está operando na região de ruptura. D) 10,80V, o diodo não está operando na região de ruptura. E) 12,80V, o diodo está operando na região de ruptura.

Ver gabarito

Gabarito: A
