Considere todas as possibilidades para as combinações das entradas A, B e C no circuito lógico representado abaixo.

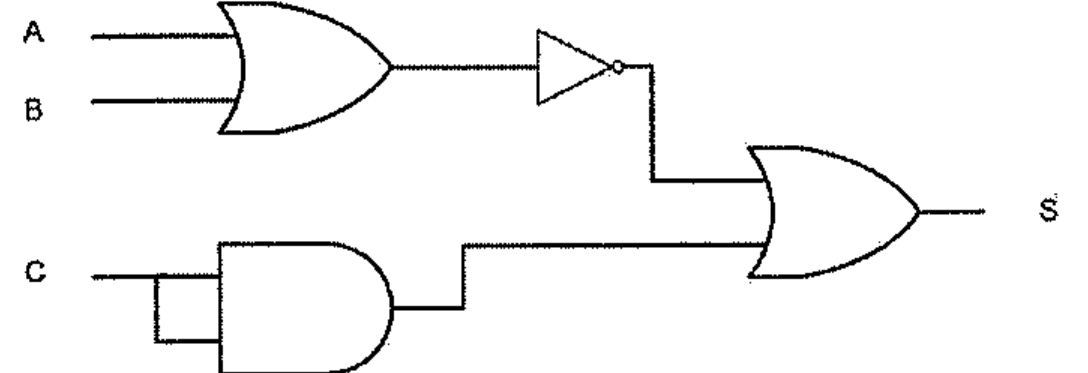

Circuito lógico: A e B entram em uma porta OR, cuja saída passa por um inversor; C é ligada às duas entradas de uma porta AND; a saída do inversor e a saída da porta AND entram em uma porta OR que gera a saída S.

Circuito lógico: A e B entram em uma porta OR, cuja saída passa por um inversor; C é ligada às duas entradas de uma porta AND; a saída do inversor e a saída da porta AND entram em uma porta OR que gera a saída S.

Com base nessas informações, qual é o número total de combinações das entradas A, B e C que resultam em uma saída S com nível lógico “1”?

Ver gabarito

Gabarito: C
