Questão 17 — Circuitos de Corrente Contínua — Lei de Ohm e Potência (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Circuitos Elétricos Circuitos de Corrente Contínua — Lei de Ohm e Potência

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

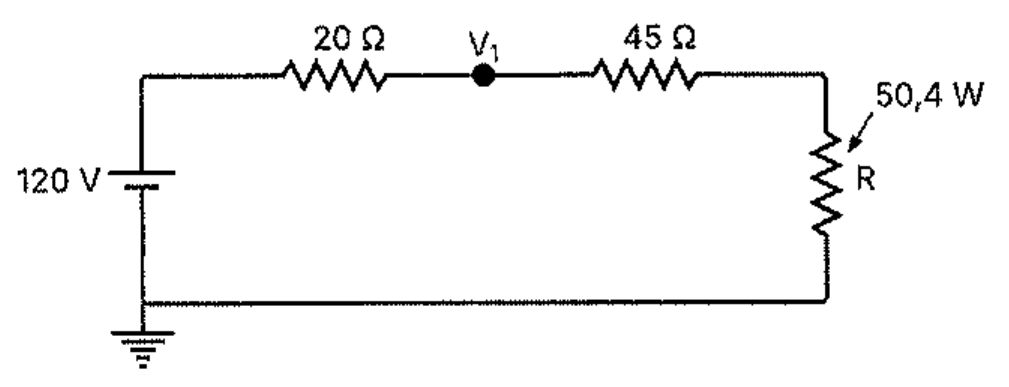

Circuito série: fonte de 120 V aterrada, resistor de 20 Ω, nó V1, resistor de 45 Ω e resistor R, no qual é indicada a potência de 50,4 W.

Circuito série: fonte de 120 V aterrada, resistor de 20 Ω, nó V1, resistor de 45 Ω e resistor R, no qual é indicada a potência de 50,4 W.

Determine a resistência R do circuito acima, sabendo que a tensão nodal V₁ = 96V e a potência dissipada no resistor R é de 50,4W e assinale a opção correta.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2025 — Eletroeletrônica, página 1
