Observe a figura abaixo.

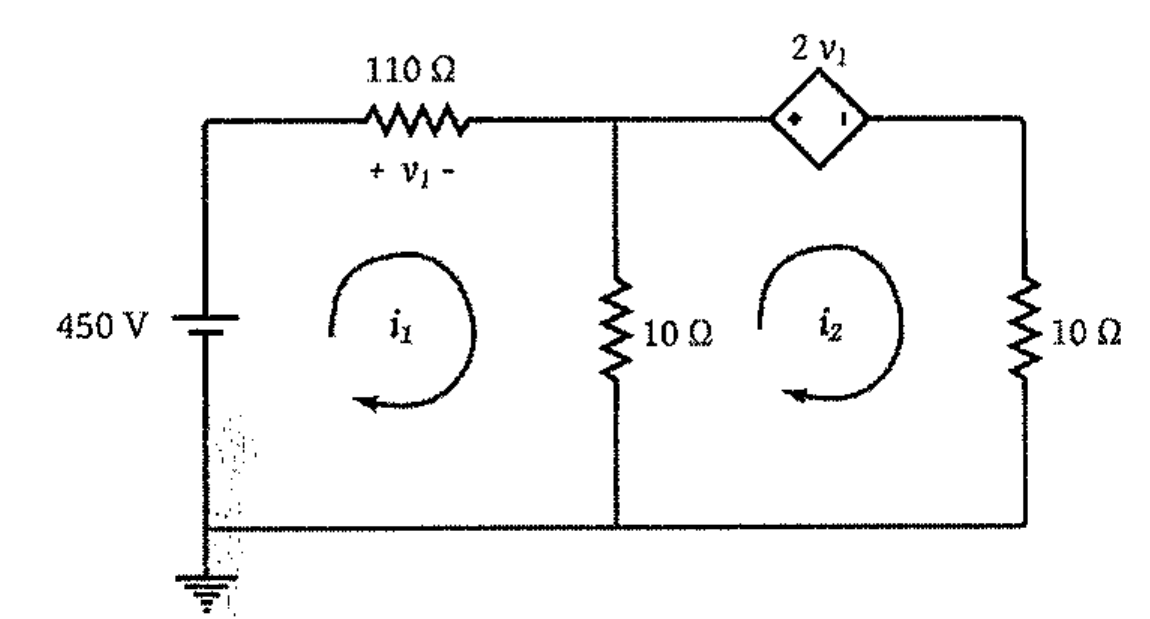

Circuito de duas malhas: fonte de 450 V aterrada, resistor de 110 Ω com tensão v1 indicada, resistor de 10 Ω compartilhado entre as malhas, fonte de tensão dependente 2 v1 e resistor de 10 Ω na segunda malha; correntes de malha i1 e i2 indicadas.

Circuito de duas malhas: fonte de 450 V aterrada, resistor de 110 Ω com tensão v1 indicada, resistor de 10 Ω compartilhado entre as malhas, fonte de tensão dependente 2 v1 e resistor de 10 Ω na segunda malha; correntes de malha i1 e i2 indicadas.

Aplicando a Lei de Kirchhoff das Tensões, assinale a opção que apresenta corretamente os valores de corrente i₁e i₂, respectivamente.

Ver gabarito

Gabarito: D
