Questão 46 — Teorema de Thévenin em Corrente Alternada (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Circuitos Elétricos Teorema de Thévenin em Corrente Alternada

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Analise a figura abaixo.

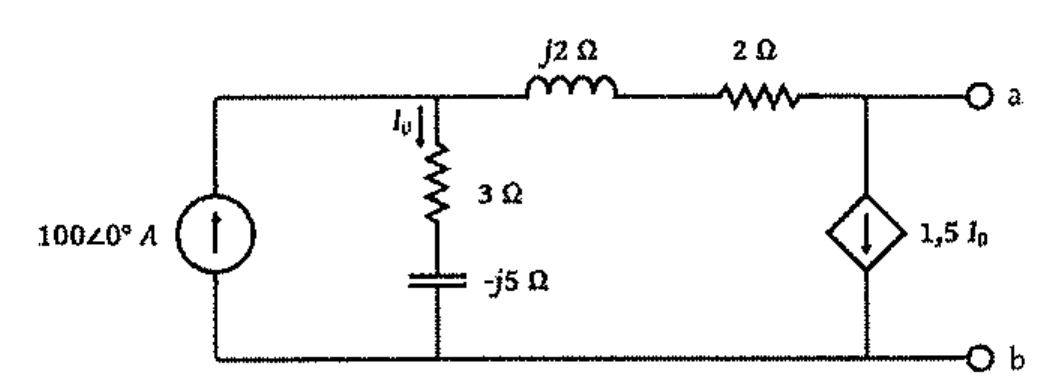

Circuito com fonte de corrente de 100∠0° A em paralelo com ramo de 3 Ω em série com -j5 Ω (corrente I0); em seguida, j2 Ω e 2 Ω em série até o terminal a; fonte de corrente dependente de 1,5 I0 entre os terminais a e b.

Circuito com fonte de corrente de 100∠0° A em paralelo com ramo de 3 Ω em série com -j5 Ω (corrente I0); em seguida, j2 Ω e 2 Ω em série até o terminal a; fonte de corrente dependente de 1,5 I0 entre os terminais a e b.

Determine a tensão equivalente de Thévenin do circuito acima vista pelos terminais a-b e assinale a opção correta.

Selecione uma alternativa A) 80∠-90° V B) 80∠0° V C) 120∠45° V D) 320∠0° V E) 320∠-90° V

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2025 — Eletroeletrônica, página 1
