Questão 14 — Tolerância geométrica — quadro de tolerância (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Desenho Técnico Tolerância geométrica — quadro de tolerância

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

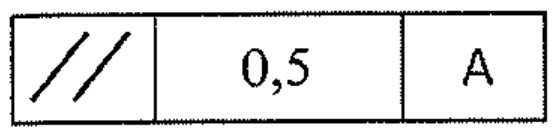

Observe a figura abaixo.

Quadro de tolerância geométrica com três campos: símbolo de duas linhas paralelas inclinadas, valor 0,5 e letra A.

Assinale a opção que apresenta, respectivamente, o significado correto de cada parte do quadro de tolerância geométrica acima.

Selecione uma alternativa A) Tolerância de paralelismo; valor da tolerância; classe da tolerância. B) Tolerância de paralelismo; valor da tolerância; elemento de referência. C) Tolerância de paralelismo; valor nominal da dimensão; classe da tolerância. D) Tolerância de simetria; valor da tolerância; classe da tolerância. E) Tolerância de simetria; valor da tolerância; elemento de referência.
