Questão 33 — Tolerância dimensional — sistemas de ajuste (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Desenho Técnico Tolerância dimensional — sistemas de ajuste

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

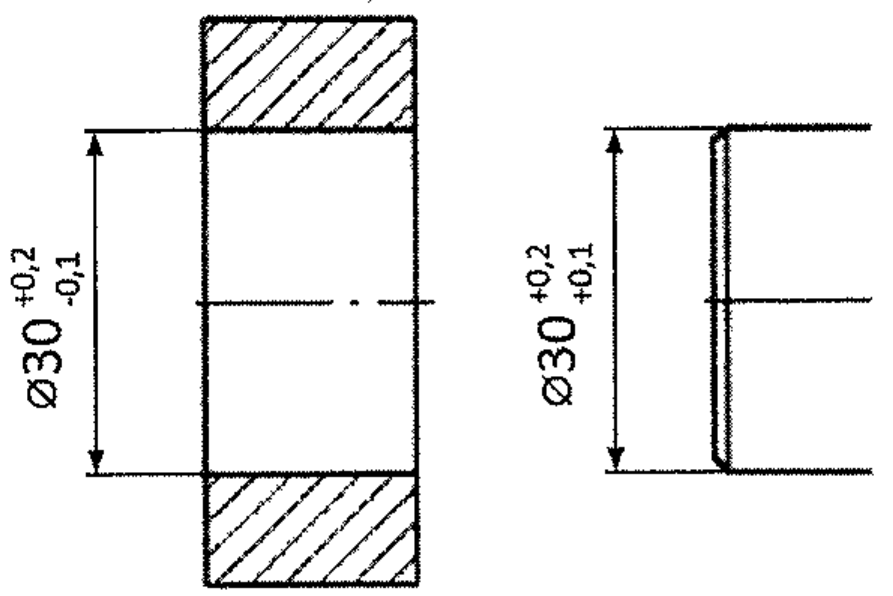

Observe a figura abaixo.
Desenho em corte de um furo com cota Ø30 com afastamentos +0,2 e -0,1 e de um eixo com cota Ø30 com afastamentos +0,2 e +0,1.

Em relação à tolerância dimensional, assinale a opção que apresenta a informação correta sobre o sistema de ajuste da figura acima.

Selecione uma alternativa A) Furo-base. B) Eixo-base. C) Ajuste com folga. D) Ajuste indeterminado. E) Ajuste com interferência.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2025 — Mecânica, Amarela
