Questão 48 — Projeção ortogonal — vistas no 1º diedro (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Desenho Técnico Projeção ortogonal — vistas no 1º diedro

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

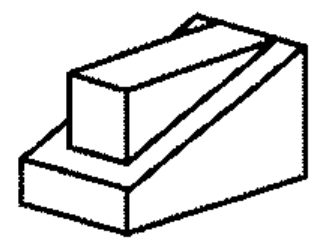

Perspectiva isométrica de uma peça com base em degrau, face inclinada e um bloco retangular apoiado sobre ela.

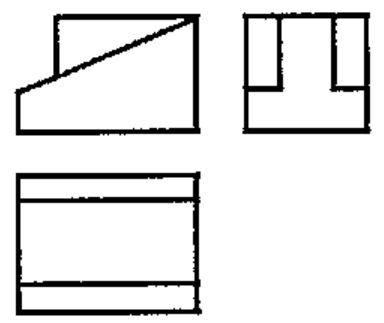

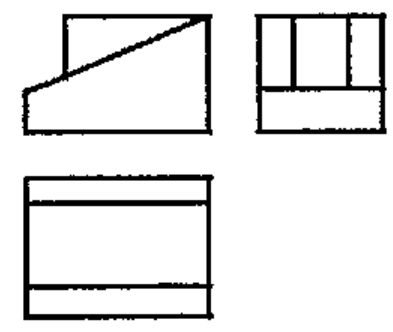

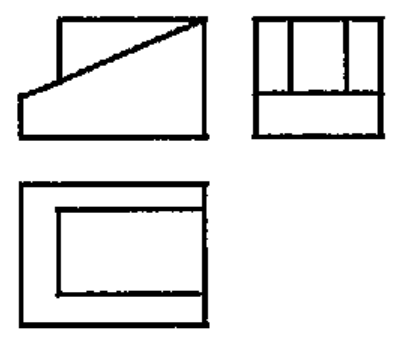

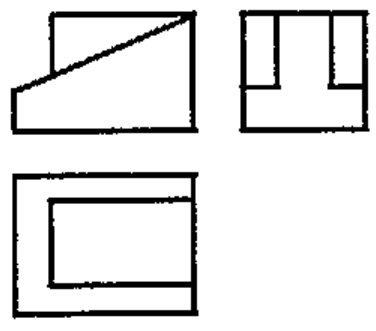

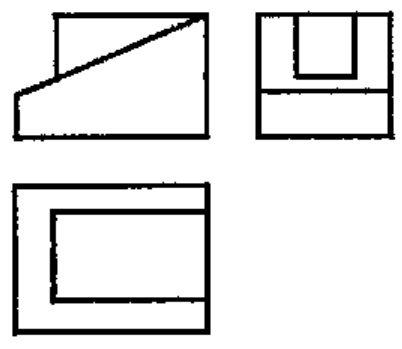

Assinale a opção que apresenta corretamente as três vistas do desenho acima no primeiro diedro.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2025 — Mecânica, Amarela
