Um professor de eletrodinâmica montou o circuito elétrico apresentado abaixo.

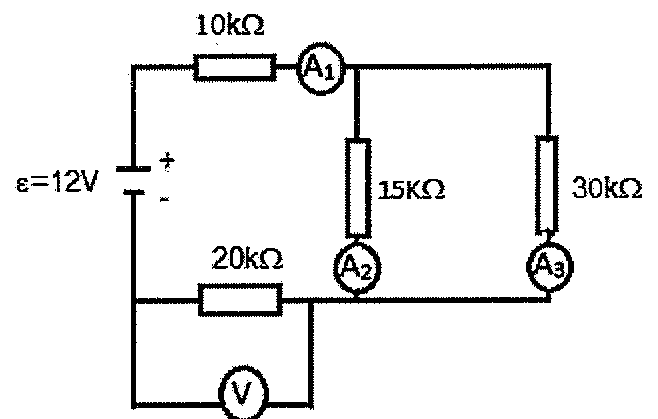

Circuito: fonte ε = 12 V em série com resistor de 10 kΩ e amperímetro A1; depois, dois ramos em paralelo, um com resistor de 15 kΩ e amperímetro A2 e outro com resistor de 30 kΩ e amperímetro A3; os ramos retornam à fonte por um resistor de 20 kΩ, ao qual está ligado em paralelo o voltímetro V.

Circuito: fonte ε = 12 V em série com resistor de 10 kΩ e amperímetro A1; depois, dois ramos em paralelo, um com resistor de 15 kΩ e amperímetro A2 e outro com resistor de 30 kΩ e amperímetro A3; os ramos retornam à fonte por um resistor de 20 kΩ, ao qual está ligado em paralelo o voltímetro V.

O professor pediu então que os alunos fizessem as leituras nos medidores. Considerando o voltímetro e os amperímetros ideais, a opção que apresenta os valores da leitura correta do voltímetro V e dos amperímetros A₁, A₂ e A₃ feita pelos alunos, respectivamente, é:

Selecione uma alternativa A) 3 V; 0,1 m A; 0,2 m A e 0,3 m A. B) 3 V; 0,2 m A; 0,1 m A e 0,3 m A. C) 6 V; 0,3 m A; 0,2 m A e 0,1 m A. D) 6 V; 0,2 m A; 0,3 m A e 0,1 m A. E) 9 V; 0,1 m A; 0,2 m A e 0,3 m A.
