Gabarito disponível
Quando necessário, use:
g = 10 m/s²
sen 37º = 0,6
cos 37º = 0,8

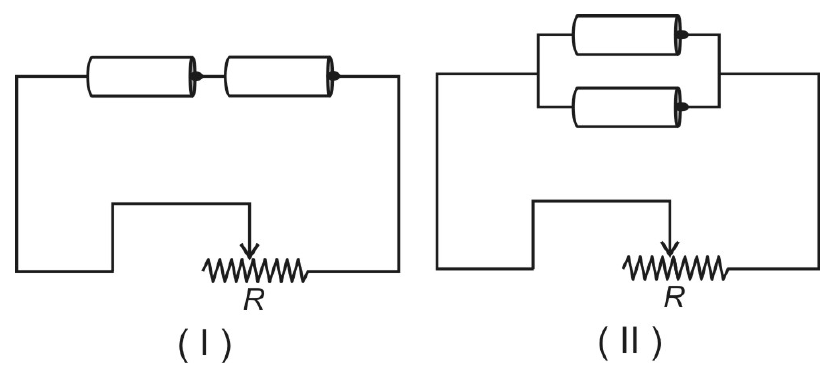

Dispõe-se de duas pilhas idênticas de f.e.m ε e resistência interna r constante e de um reostato, cuja resistência elétrica R varia de zero até 6 r. Essas pilhas podem ser associadas em série ou em paralelo, conforme ilustram as figuras I e II, respectivamente.

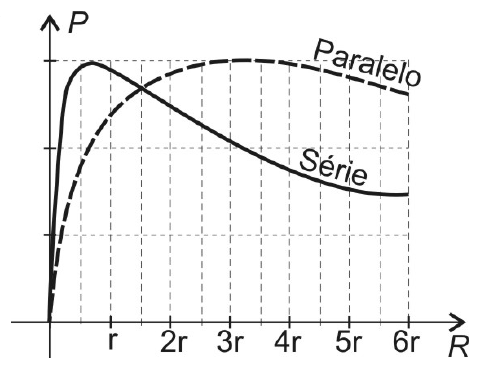

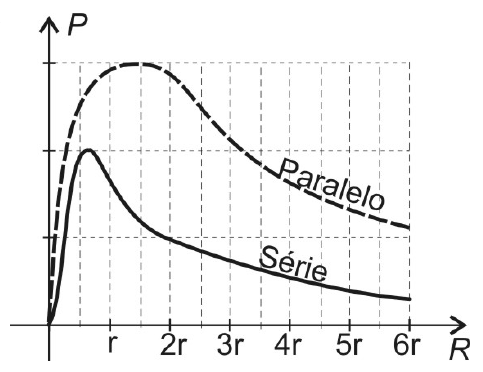

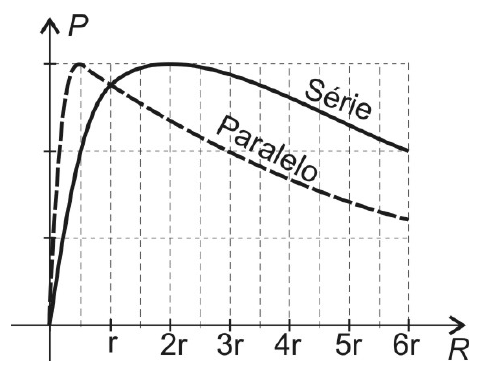

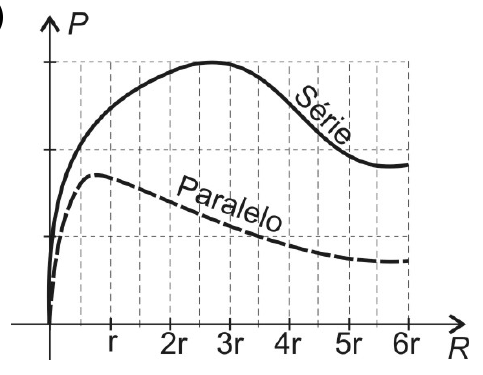

O gráfico que melhor representa a potência P dissipada pelo reostato, para cada uma das associações, em função da resistência R é
g = 10 m/s²
sen 37º = 0,6
cos 37º = 0,8
Dispõe-se de duas pilhas idênticas de f.e.m ε e resistência interna r constante e de um reostato, cuja resistência elétrica R varia de zero até 6 r. Essas pilhas podem ser associadas em série ou em paralelo, conforme ilustram as figuras I e II, respectivamente.
O gráfico que melhor representa a potência P dissipada pelo reostato, para cada uma das associações, em função da resistência R é
